DIY 智能氛围灯带，支持米家&手机APP控制

前言

氛围灯带应该都不陌生，但支持米家智能联动的就没有太多了，价格也都在 200 左右，简单搜了一下发现制作的难度并不高，成本在 50 以内就能搞定，动手难度几乎为零，一起试试吧

准备工作

• 5V2812【白板 滴胶】1米/条x2
• ESP8266 开发板
• 公对母杜邦线
• Micro USB 数据线
• 手


购买提示

1. 灯带长度按需选择，如果是贴在显示器背后，27 寸显示器建议 1.5m 左右即可
2. ESP8266 开发板，必须带 WiFi 模块，别买成裸板 8266
3. 灯带连接方式上，新手推荐用杜邦线，一定要买公对母的，否则只能通过焊接方式连接
4. Micro USB 数据线可能家里都有闲置的，但必须确定是能作为数据传输的数据线，而不是只能充电的充电线

图上购物车仅为参考，有更合适的可以自行替换，小白建议直接抄作业

操作环境

• Windows 10 Pro
• Arduino-1.8.18
• 文中配套软件下载

配置 Arduino 环境

下载 Arduino ，我用的 1.8.18 版本

文件 - 首选项 - 附加开发板管理网址 - 输入 https://www.arduino.cn/package_esp8266com_index.json

工具 - 开发板 - 开发板管理器 ，在搜索框中输入 “8266“ ，选择最新版本安装

工具 - 管理库，依次输入以下库名称，逐个安装
Adafruit_NeoPixel、FastLED、WS2812FX、Blinker

至此，环境配置完毕

安装 CH341SER 驱动

双击 CH341SER.EXE，点击安装即可

开始写入固件

获取点灯 Key

下载点灯 APP

打开点灯APP 首页，点击右上角加号，添加独立设备，选择网络接入，复制生成的 Secret key，图里的 4b3ba647e87c 就是

Arduino 刷写

USB 连接 开发板

双击打开文件夹里的 0401MIOT_SLIDER_BETA.ino

打开 Arduino，工具 - ESP8266 - WiFiduino

选中开发板的端口号，不确定端口号的可以到设备管理器查看

找到标黄的地方，将原有的代码更改成自己的信息

数一数你灯带的灯珠数量，并填进代码里

一切准备就绪后点击上传，左下角显示上传成功就表示成功了

连接灯带

灯带 +5V （正极） ---- 开发板 VU （5V 供电）

灯带 GND （地线）---- 开发板 G （地线）

灯带 Din （信号线） ---- 开发板 D1 （固件里的信号端口）

用杜邦线分别将正负极和信号线连接起来，如果没有杜邦线或者买错杜邦线只能跟我一样焊接了

通电，不出意外此时灯就正常亮起来了

配置点灯 APP

打开点灯 APP，返回主页面，进入刚刚添加的独立设备，点击右上角三个点，打开页面配置，清空后粘贴进以下代码：

{¨config¨{¨headerColor¨¨transparent¨¨headerStyle¨¨dark¨¨background¨{¨img¨¨assets/img/headerbg.jpg¨}}¨dashboard¨|{¨type¨¨ran¨¨t0¨¨灯光节奏¨¨clr¨¨#6010E4¨¨max¨¢47¨min¨É¨bg¨Ê¨cols¨Ñ¨rows¨Ë¨key¨¨Speed¨´x´É´y´¤D¨speech¨|÷¨lstyle¨É}{ß9¨col¨ßB¨颜色拾取¨ßD¨#389BEE¨ßHÉßIÏßJÏßK¨RGB_Pad¨´x´É´y´ÌßM|÷}{ß9ßAßB¨模式切换¨ßDßQßF¤ußGÉßHÉßIÑßJÊßK¨Mode¨´x´É´y´ÒßM|÷ßNÌ}{ß9¨tex¨ßB¨当前模式¨¨t1¨´´¨size¨¤EßHɨico¨¨fad fa-hand-point-right¨ßIÑßJËßK¨ModeName¨´x´É´y´¤BßM|÷ßNÏßD¨#076EEF¨}{ß9¨btn¨ßY¨fad fa-arrow-alt-down¨¨mode¨ÉßB¨存储设置¨ßW¨文本2¨ßHÉßIËßJËßK¨saveSetting¨´x´Ï´y´ÌßM|÷ßD¨#00A90C¨}{ß9ßcßY¨fad fa-user-robot¨ßeÉßB¨读取设置¨ßWßgßHÉßIËßJËßK¨readSetting¨´x´Ï´y´ÎßM|÷ßDßE}{ß9ßUßB¨存储模式¨ßW´´ßX¤EßHÉßY¨fad fa-database¨ßIËßJËßK¨savedMode¨´x´Ï´y´ÐßM|÷ßNË}{ß9ßUßB¨20220318版本¨ßW´´ßX¤EßHÉßY¨fad fa-chart-network¨ßIÑßJÊßK¨IPaddress¨´x´É´y´¤FßM|÷ßNÎßD¨#FBA613¨}{ß9ßUßB¨运行时长¨ßWßgßX¤EßHÉßY¨fad fa-tachometer-alt-fast¨ßIÑßJÊßK¨runTime¨´x´É´y´¤GßNÎßDßE}÷¨actions¨|÷¨triggers¨|÷¨rt¨|÷}

点击更新配置，再重启 APP，即可看到控制界面，再给设备改个名字和换个图标，APP也大功告成了

接入米家

打开米家APP，点击我的，其他平台设备，添加，找到点灯科技，绑定后同步设备后，即可语音控制

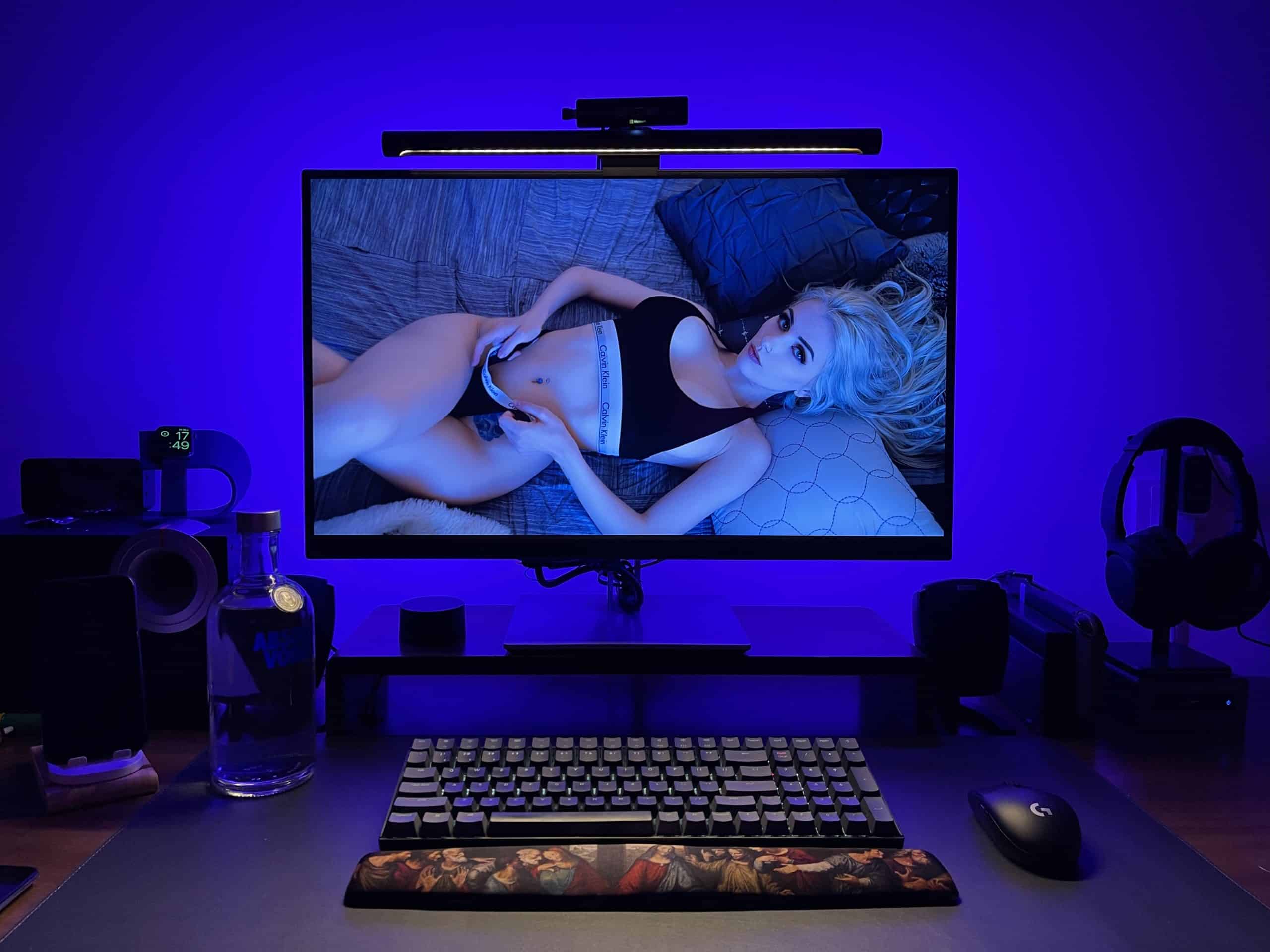

现在，只需要将灯带的背胶撕掉，贴在你想贴在的地方即可，可以用点灯APP控制灯带的模式、亮度、节奏等等，也可以将它接入米家，用小爱同学控制、配置智能联动

尾巴（一些坑）

1. 开发板必须刷入固件后灯带才能亮灯
2. 开发板自带的接口建议最多带 100 颗灯珠，多了会导致电压不足开发板重启，如果需要接更多的灯珠可以联系灯带的卖家购买独立供电的模块
3. 一定别忘了装 CH341SER 驱动
4. WiFi 只能 2.4G，且不建议中文名
5. 灯带长度长点没关系，短了就很尴尬
