DIY NAS 2024 构建指南 | 高性能篇

DIY NAS 2024 构建指南 | 高性能篇

NAS 的 “定义”

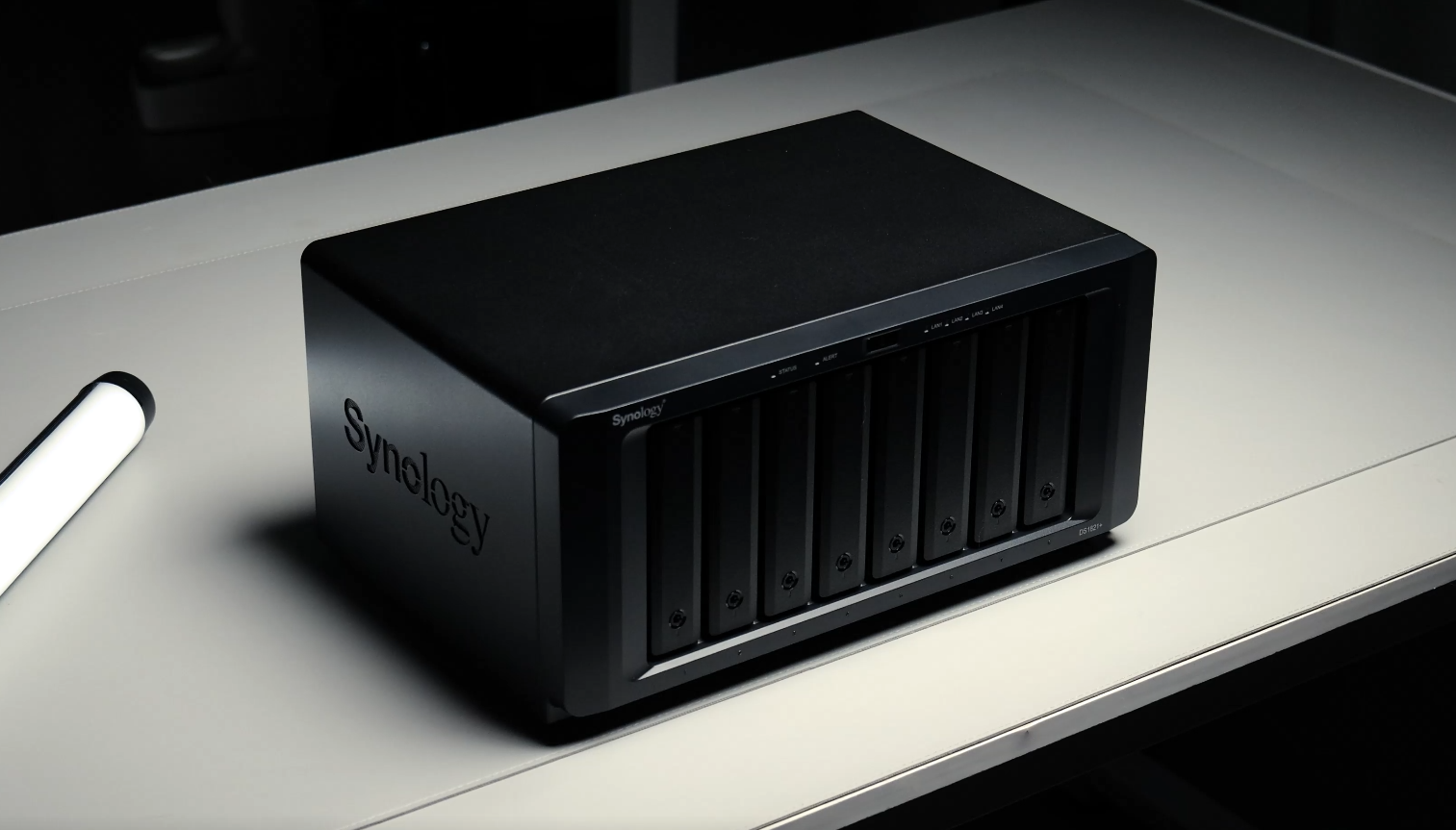

图片[1]|DIY NAS 2024 构建指南 | 高性能篇|牧之笔记 | 世界不应有局限不同人对于 NAS 的定义都不一样,其实背后翻译过来的人话就是,一台能装很多块硬盘,24 小时开机的,能联网的电脑图片[2]|DIY NAS 2024 构建指南 | 高性能篇|牧之笔记 | 世界不应有局限这种“电脑”通常都配备了品牌专门为产品开发的 NAS 系统,一般情况下,大家通常都会直接用【品牌或者系统】的名字来称呼 NAS,比如群晖、威联通、极空间、铁威马等等
NAS 的成本,也主要集中在软件系统的研发和市场教育环节里,目前消费级里的老大哥还是群晖系统图片[3]|DIY NAS 2024 构建指南 | 高性能篇|牧之笔记 | 世界不应有局限除了各大品牌闭源系统,还有专门为 DIY NAS 而生的 NAS 系统,比如免费的 pve(虚拟机系统,也常用于 NAS AIO 场景)、truenas 和收费的 unraid 等等都很不错
也有很多人通过特殊手段,愿意在承担一定风险的情况下将性价比最大化,给自己 DIY NAS 装上群晖系统

图片[4]|DIY NAS 2024 构建指南 | 高性能篇|牧之笔记 | 世界不应有局限但无论怎么说,装一台 NAS 的难度跟装一台 PC 的难度几乎一样,只要你的硬件不坏,NAS 一般也不会坏

NAS 配置

图片[5]|DIY NAS 2024 构建指南 | 高性能篇|牧之笔记 | 世界不应有局限NAS 的配置要求远比普通 PC 要低的多,NAS 佬也分成 “维新派" 和 “守旧派”

守旧派:必须低功耗!其他的都是其他!
维新派:不能在软路由上玩虚拟多开的私人影院不是一台合格的炼丹服务器

今天来着重介绍一下更好玩的前者

图片[6]|DIY NAS 2024 构建指南 | 高性能篇|牧之笔记 | 世界不应有局限Nas 的硬件并不复杂,主要由这些组成

图片[7]|DIY NAS 2024 构建指南 | 高性能篇|牧之笔记 | 世界不应有局限其中,优先级最高的是机箱,机箱决定了 NAS 的盘位,也顺便决定了主板、电源、散热的尺寸规格,以及网卡扩展的数量,甚至还会影响到硬盘的散热

图片[8]|DIY NAS 2024 构建指南 | 高性能篇|牧之笔记 | 世界不应有局限目前比较热门的 NAS 机箱方案有这几款,有的走的图吧风格,有的走的卡吧风格,你可以根据自己的喜好和预算去挑选

图片[9]|DIY NAS 2024 构建指南 | 高性能篇|牧之笔记 | 世界不应有局限对于 DIY NAS 来说,我一般会建议直接六盘位或者八盘位起跳,机箱设计最好也优先选择上下分层的结构

图片[10]|DIY NAS 2024 构建指南 | 高性能篇|牧之笔记 | 世界不应有局限我这次选的依旧是八盘位的宝藏盒 1.2 版本,我主力 NAS 用的也是这款
散热效率高,装机难度低,外观区别于傻大粗的黑盒子,虽然钣金工艺细看很多瑕疵,但远看的话还是蛮像一件艺术品的,要是价格能再便宜点就更好了

图片[11]|DIY NAS 2024 构建指南 | 高性能篇|牧之笔记 | 世界不应有局限因为我并不介意 NAS 的电费每天会多少几毛钱,所以 CPU 挑选的是性能非常强悍的 12300T,无论是日常各种编解码,还是以后拿来玩多开虚拟化,基本都不在话下

图片[12]|DIY NAS 2024 构建指南 | 高性能篇|牧之笔记 | 世界不应有局限因为这颗 U 的发热并不低,散热器方面选择了利民的 AXP90-X53,具体参数我就不罗列了,总之就是一个字,牛逼!

图片[13]|DIY NAS 2024 构建指南 | 高性能篇|牧之笔记 | 世界不应有局限主板选了一块飘洋过海来的拆机妖板,华擎的 B660M-C
这是一块原生板载 8 SATA、2 根 M.2 插槽,4 根 D4 插槽,以及 4 根全长 picie 扩展槽的主板,扩展性一次拉满,算上省去的 SATA 扩展卡的话,性价比还是蛮高的

图片[14]|DIY NAS 2024 构建指南 | 高性能篇|牧之笔记 | 世界不应有局限唯一的遗憾是这批主板并没有挡板,所以我自己建模 3D 打印了一个

本期抄作业的配置单如下

图片[15]|DIY NAS 2024 构建指南 | 高性能篇|牧之笔记 | 世界不应有局限

图片[16]|DIY NAS 2024 构建指南 | 高性能篇|牧之笔记 | 世界不应有局限如果你买的主板 SATA 口不够,那你还需要一张主控芯片为 ASM1166 的扩展卡,走 M.2 或者走 PCIE 都可以

图片[17]|DIY NAS 2024 构建指南 | 高性能篇|牧之笔记 | 世界不应有局限因为 B6600M-C 用的 D4 内存的价格已经被打下来很久了,所以容量也直接从 32G 起跳

图片[18]|DIY NAS 2024 构建指南 | 高性能篇|牧之笔记 | 世界不应有局限跟组 PC 一样,什么都能省,唯独电源不能省
我列出来的这几款电源都能同时稳定带八块 18、20、22T 的大容量硬盘
追求性价比就买便宜的,预算充足就买贵的,“电源敏感肌” 朋友也可以加上大瓦数+金牌转换率,追求体验的甚至还能加点钱上定制模组线

图片[19]|DIY NAS 2024 构建指南 | 高性能篇|牧之笔记 | 世界不应有局限尽量避免选用杂牌、二手、疑似假货等过于便宜的 NAS 电源,在这儿省的钱,都会在维修硬盘的时候加倍奉还

图片[20]|DIY NAS 2024 构建指南 | 高性能篇|牧之笔记 | 世界不应有局限最后再来一张遥遥领先牌 X540 型号的双电口万兆网卡,各大系统原生免驱,最高能提供 20G 的带宽
建议小工作室或者剪辑爱好者必须人手一张

体验

图片[21]|DIY NAS 2024 构建指南 | 高性能篇|牧之笔记 | 世界不应有局限组装完成后,你就拥有了一台入 “门即毕业” 的八盘位万兆 NAS 了
给它装上你喜欢的系统后就可以正常完美使用了,我这里临时装了大家最熟悉的群晖系统用作演示

图片[22]|DIY NAS 2024 构建指南 | 高性能篇|牧之笔记 | 世界不应有局限经过测试,视频硬解,万兆速度也都是正常的

功耗测试

这套 NAS 在不同工况时的功耗表现和温度测试时的表现如下
图片[23]|DIY NAS 2024 构建指南 | 高性能篇|牧之笔记 | 世界不应有局限

温度测试

图片[24]|DIY NAS 2024 构建指南 | 高性能篇|牧之笔记 | 世界不应有局限

总结

图片[25]|DIY NAS 2024 构建指南 | 高性能篇|牧之笔记 | 世界不应有局限结合我自己的个人需求后,无论是性能还是功耗又或者是温度,都处在非常均衡的平衡点上,空出的四根全长 PCIE 插槽,也给未来预留了更多扩展的可能性

可以发现,DIY NAS 的最大好处就是各个配件都可以随意替换,丰俭由人
以演示的机器为例,即便是所有配件都尽量往高了配,最后总价也才不到三千块
如果预算不足,或者追求功耗,把配置的性能再降低一些,价格也会相对应的更美丽

关于这套配置更多的说明可以访问我的表格文档
