如何组装麦金塔风格的 11 盘位 NAS | Macinas 搭建指南

说明的说明

谢谢你愿意花时间打印它
此文章为视频的详细图文版本
如果你喜欢我的项目请记得给我关注三连，万分感谢~

模型下载地址：
链接: https://pan.baidu.com/s/1LsDJkPU-cgXy31kJzuoMYA?pwd=sg5c 提取码: sg5c
MakerWorld 地址：还没过审
视频装机教程：还没发布
参考装机配置单：Macinas 装机配置单

• ✅ 个人使用免费（打印、做视频、晒图欢迎带 #Macinas、#麦金塔NAS）
• 🚫 禁止商用/销售/授权第三方平台
  • 可收取 适当手工费 帮人代打
• 💬 若你希望商业用途（如联名/复刻/量产），请联系我详谈🕊📫h@nyork.cn
  👉 @那个牧之（B站/小红书/抖音）

写在前面

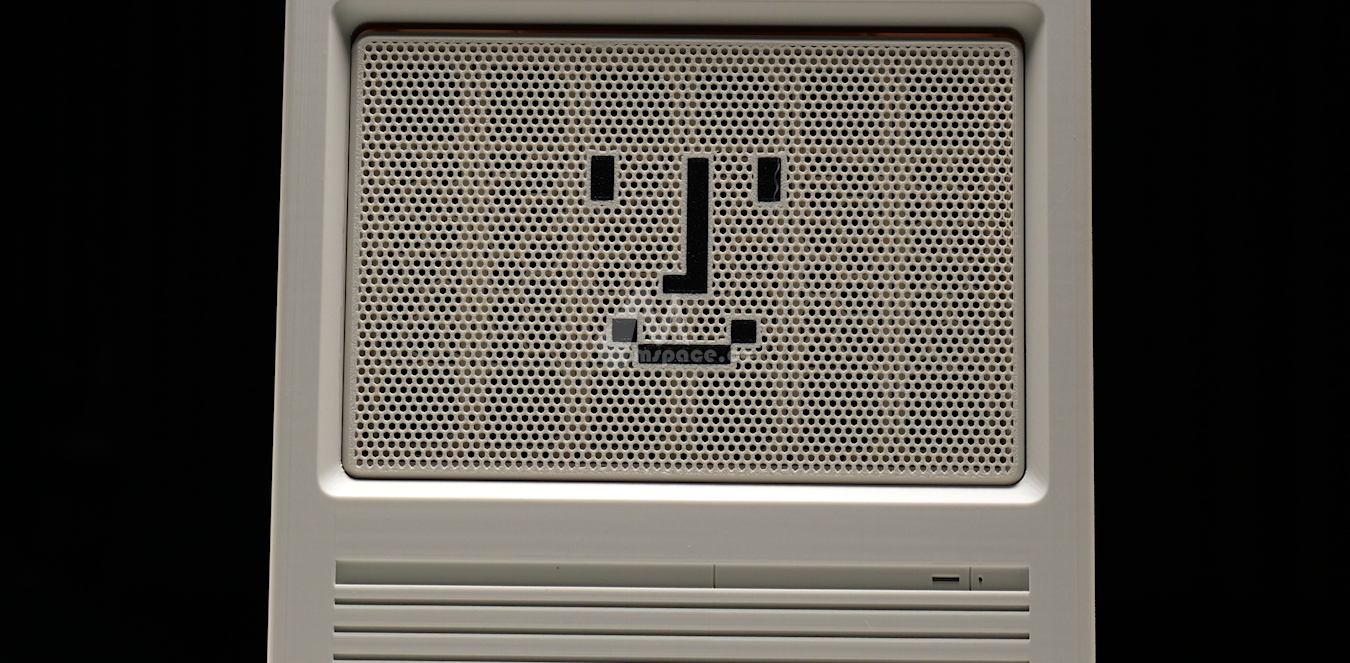

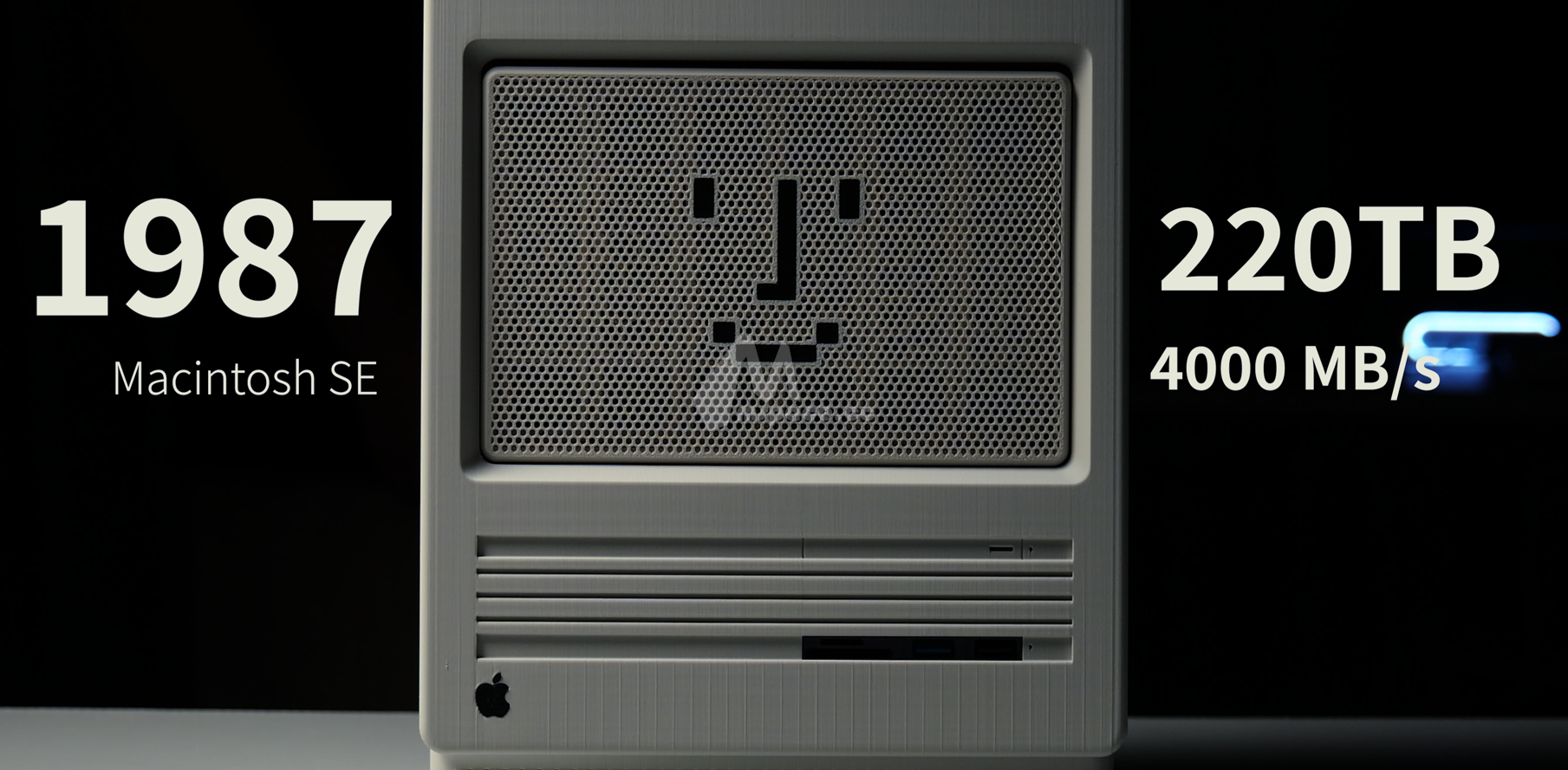

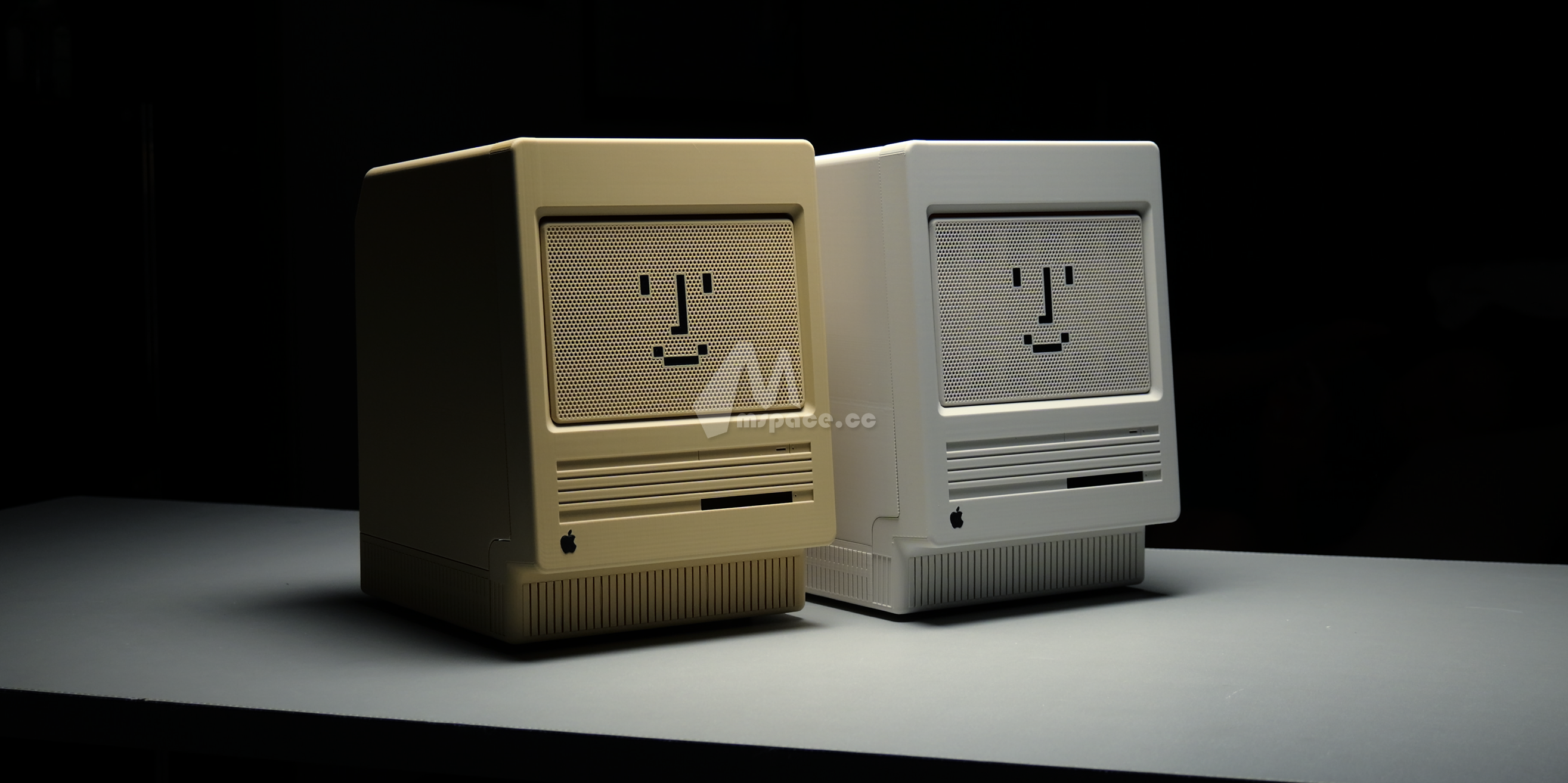

从第一张草图到最终完成这台 NAS，我断断续续折腾了接近一年 我想做的不只是一个普通的文件存储器，而是一台真正属于创作者的、充满性格的 NAS 它要有复古电脑的灵魂、现代硬件的性能，还能以一种「被摆出来」而不是「被藏起来」的方式，成为工作室空间中的一部分 于是就有了这个项目 —— Macinas，一个灵感源自 1984 年麦金塔风格的 3D 打印 NAS 机箱设计 整机采用上下分仓结构，支持 6 盘位 3.5 寸机械硬盘、4 个 2.5 寸固态盘、M.2 缓存、ITX 主板、1U 电源、还能内嵌万兆网卡

📦 本项目目前为个人非商业用途免费开放，未来也可能探索更深的硬件合作与衍生周边

这篇图文将完整记录从准备到装机的全过程，方便大家复刻或提出建议

硬件兼容情况

• 主板：标准 ITX 主板
• CPU 散热器：47mm 及以下下压
• 电源：小 1U 电源
• 风扇：9225 或 9025 风扇
• 硬盘：3.5 机械盘、2.5 SATA 固态、M.2 SSD
• 托架：兼容超微服务器托架
• 其它：半高网卡（如 X540、Mellanox CX3/CX4等等）
• ......

（重要）
因为 6 盘位背板需要用到 3 个大 4D，请确认好你的电源线材的接口足够

以视频里演示的台达 250W 为例，它只有 2 个大 4D，所以：

1. 如果你需要完整使用所有盘位（6 机械 + 4固态）

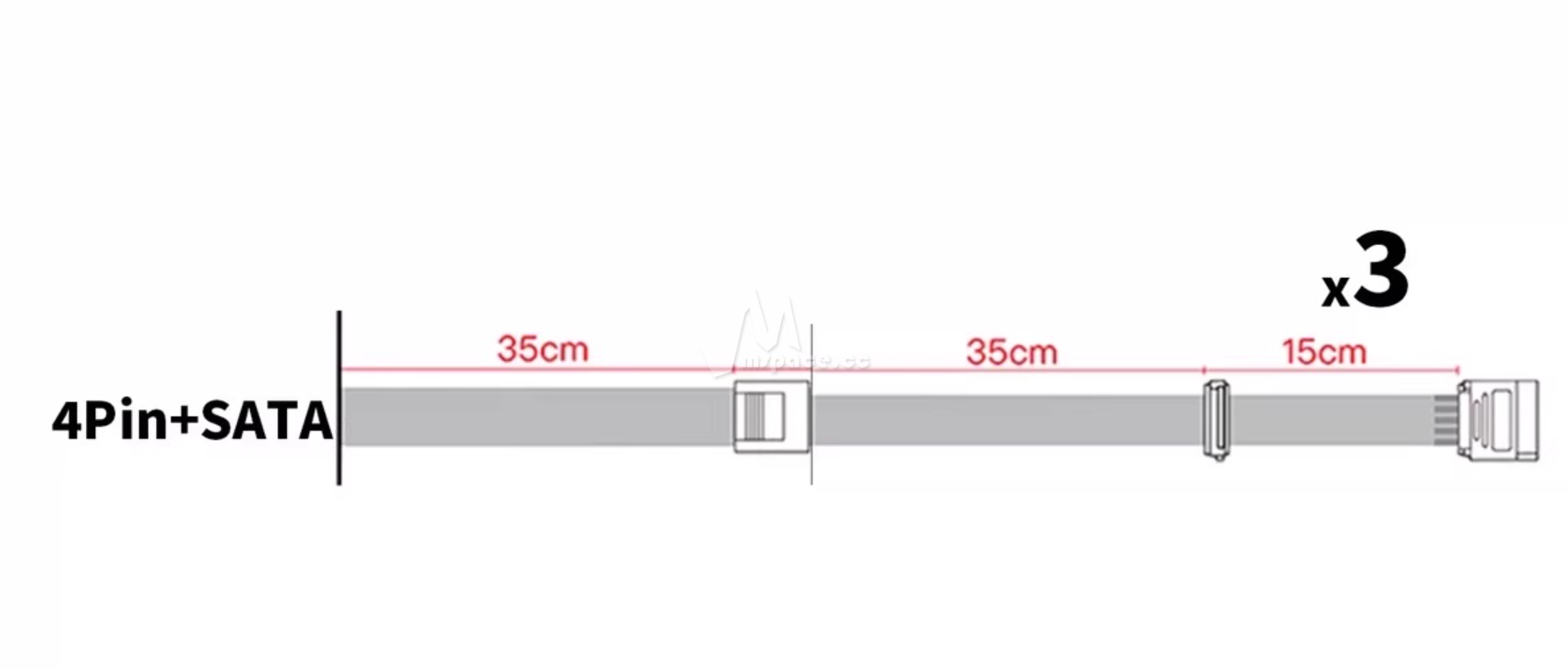

   请向你的电源卖家说：定制一根如图所示的电源线，替换掉原来的 SATA 线
2. 如果你只需要使用 6 个机械盘位，则跟电源卖家说：
   帮我把电源的 SATA 线换成两个大 4D

演示环境

• Macinas 现代白
• 主板：精粤 B760ITX
• CPU：G6900
• CPU 散热器：利民 AXP90-X47
• 电源：台达 250W DPS-250AB 改模组
• 风扇：利民 9225 TL-P9
• 硬盘：3.5 机械盘x6、2.5 SATA 固态x4、M.2 SSDx1
• 托架：免螺丝 3D 打印托架
• 其它：CX314A【半高】40Gb网卡、拓展坞、开机按钮
• ......

请根据 参考配置单 选购适合自己的配件

打印设置

因为各个配件的打印调整细节过多，就不一一赘述

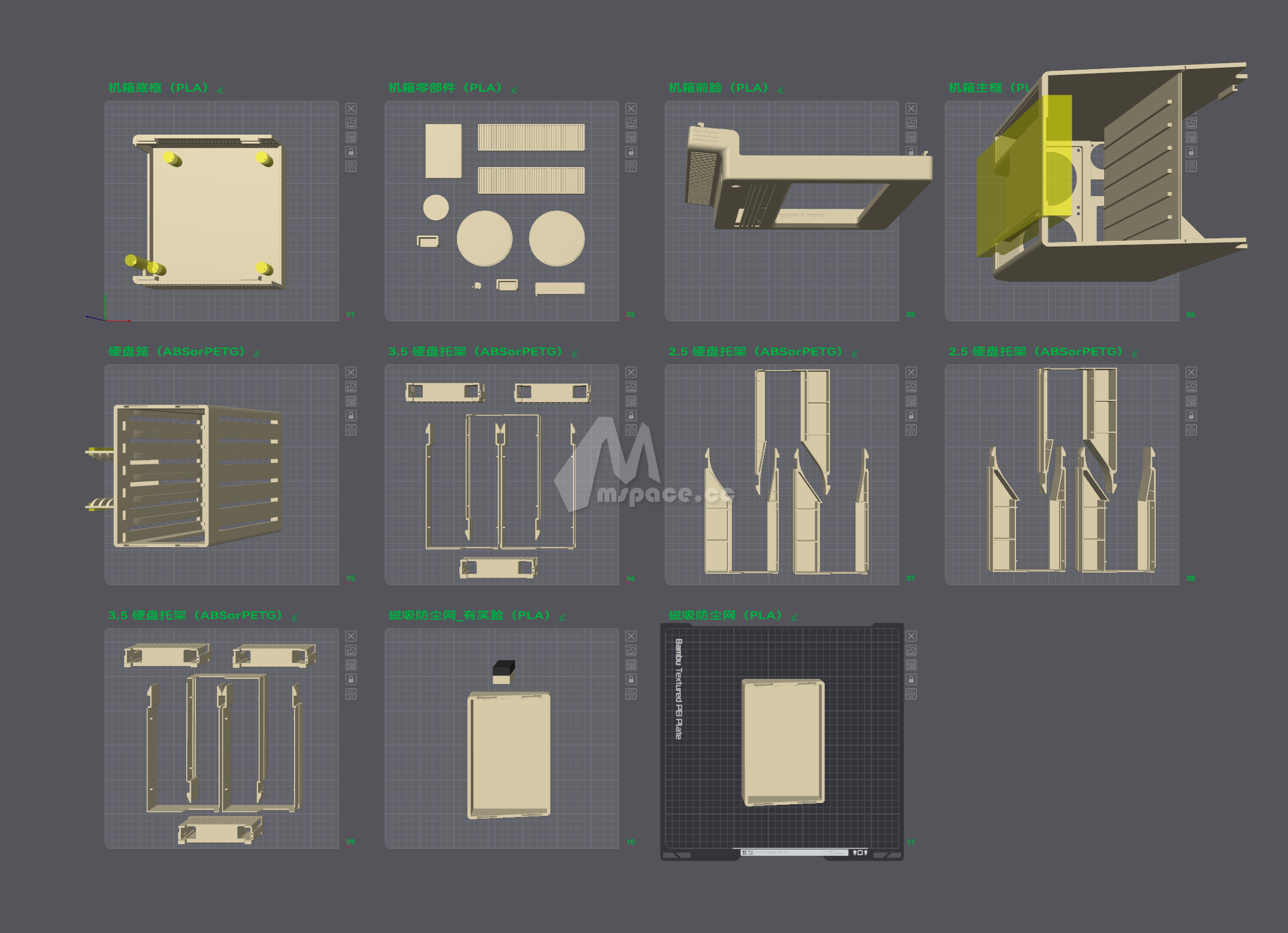

3MF 文件已经做好摆盘+切片参数设置 每个摆盘上都有 对应的耗材类型，请根据自己的耗材需求去自由二次切片

其中，硬盘笼、硬盘托架 等等配件，建议使用 ABS、PETG 进行打印，会让你的塑料结构更耐用 外壳部分不需要直接接触热源，所以 PLA、哑光 PLA、PLA+ 都是不错的选择 如拓竹的 11401 和 11103

本次机箱项目不推荐使用任何 【丝绸/夜光/等重度风格化材料】，这些材料一捏就会碎
小厂的哑光 PETG 也别买，理由同上

装机过程

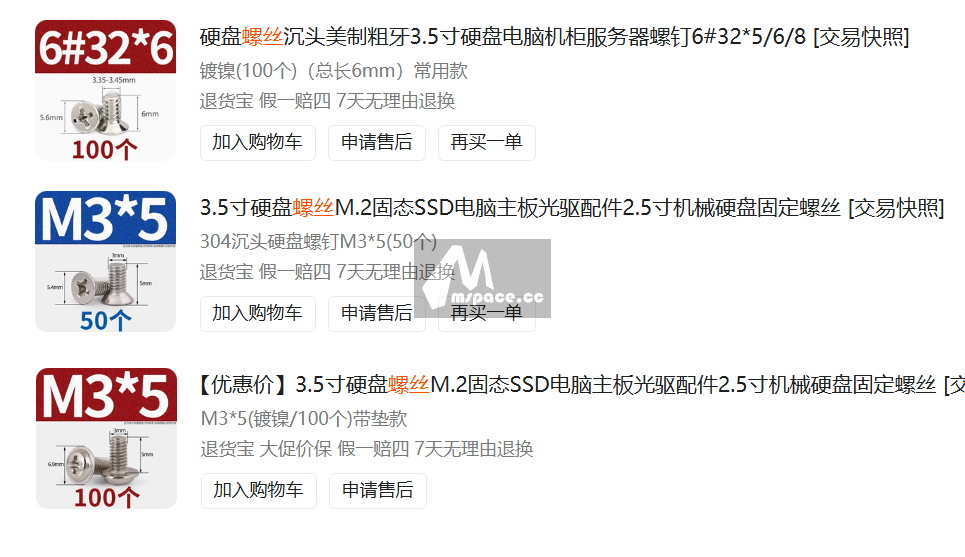

除了硬件配件和打印配件外，你还需要这三种规格的螺丝，几块钱一大堆包邮 最好别买不锈钢的，因为不锈钢不能被螺丝刀磁吸

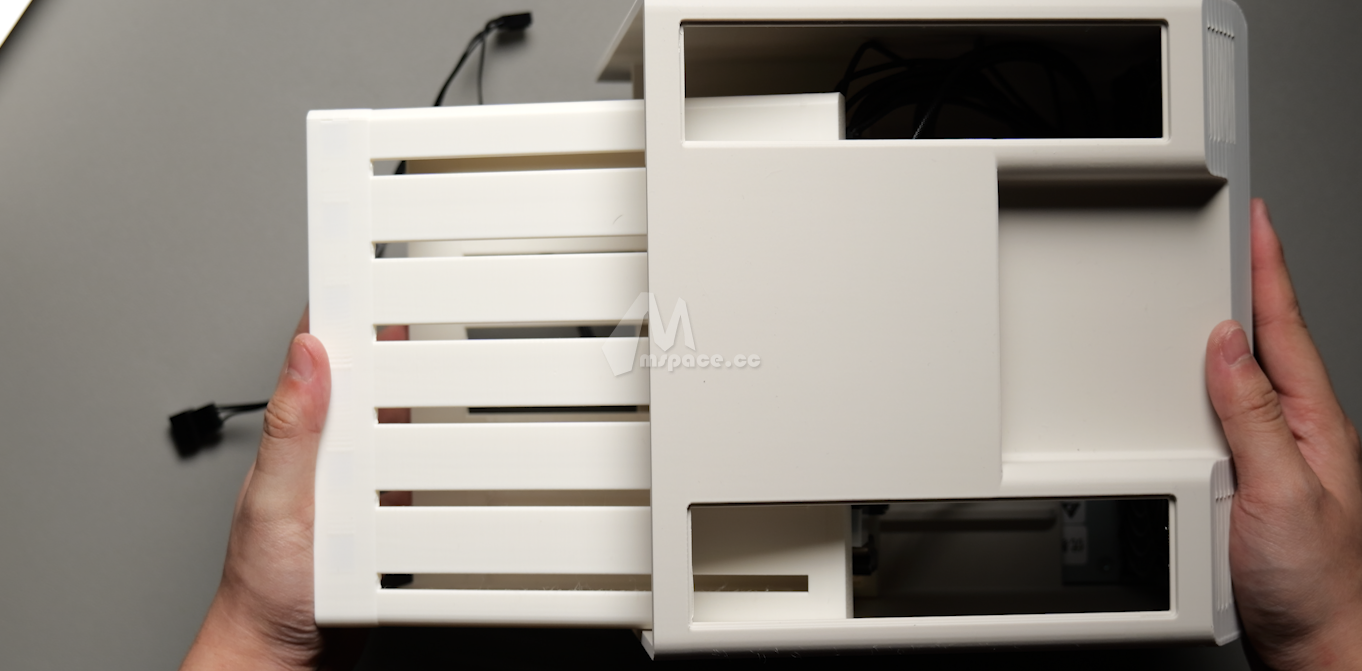

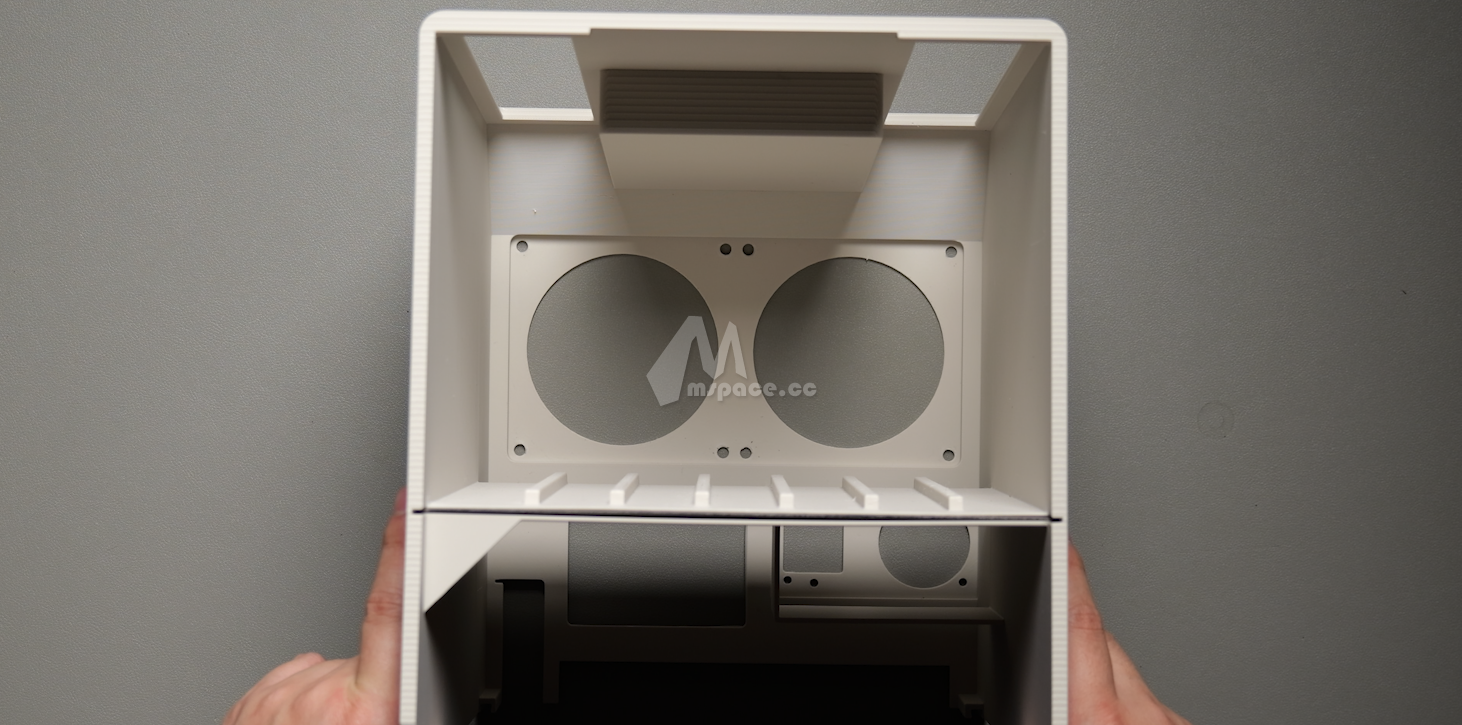

拿出机箱主框

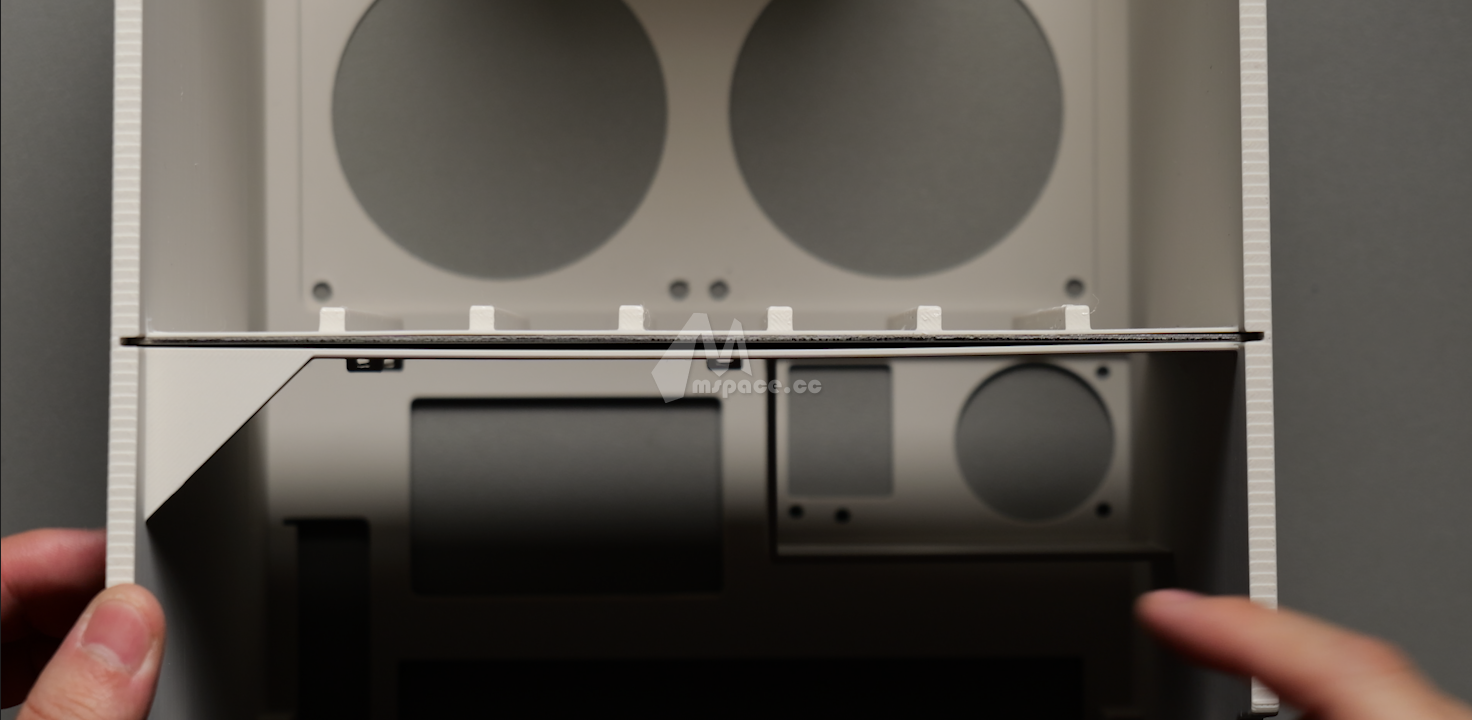

内嵌滑入 304不锈钢（157x205x1.5mm）

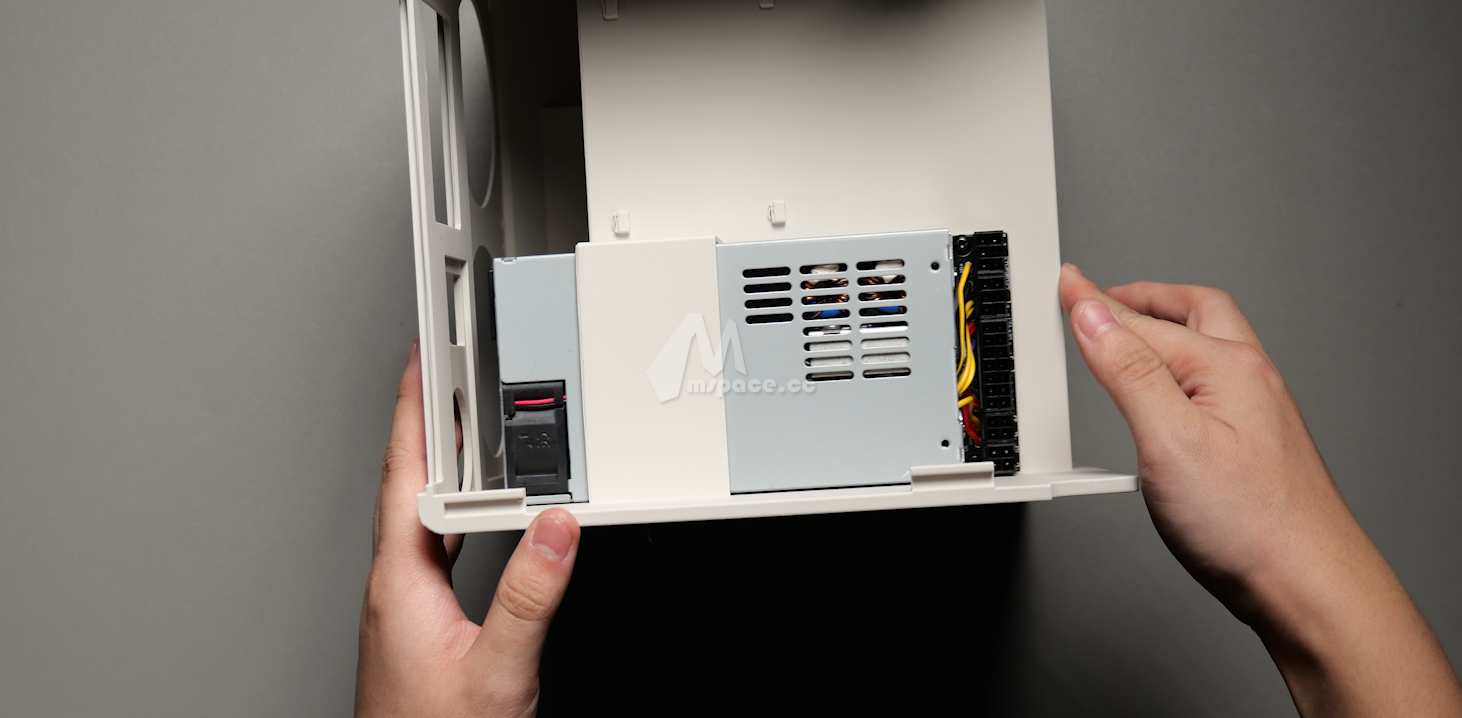

把小 1U 电源给滑入进去

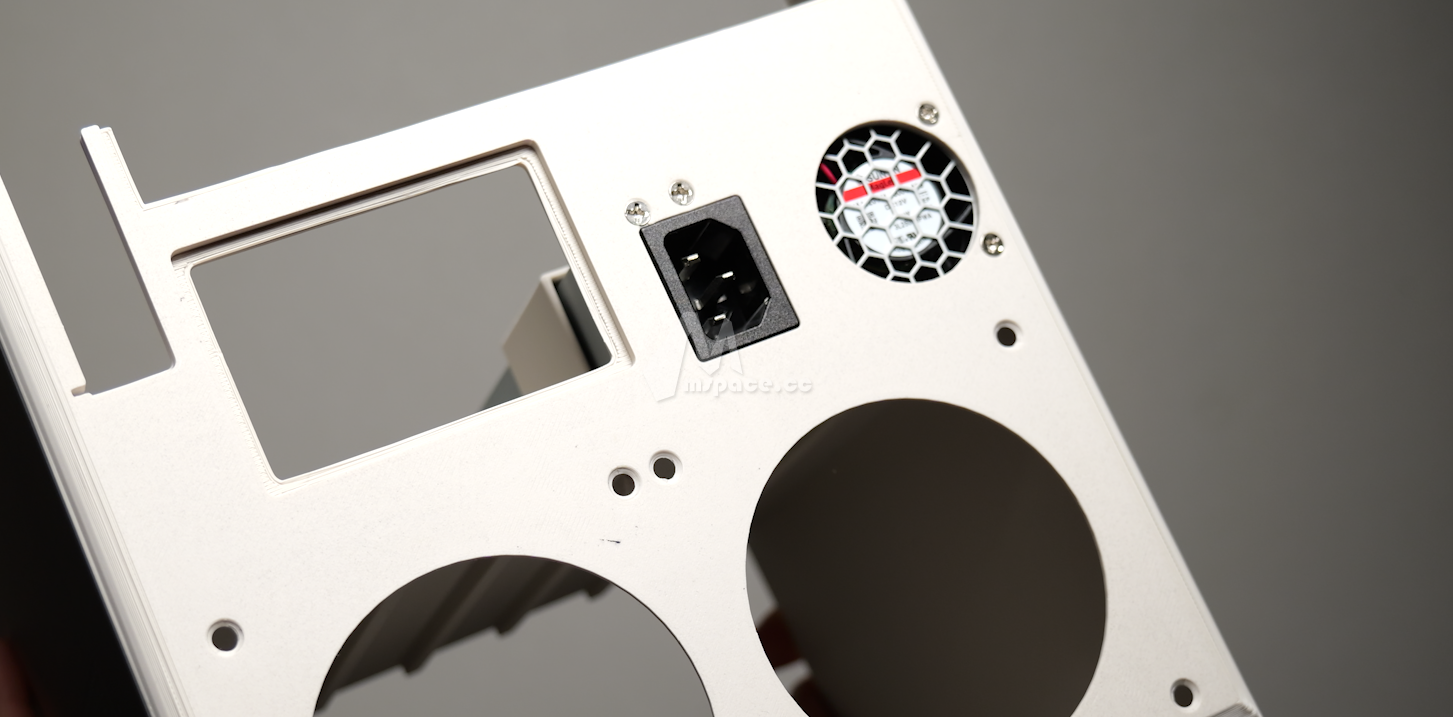

固定电源

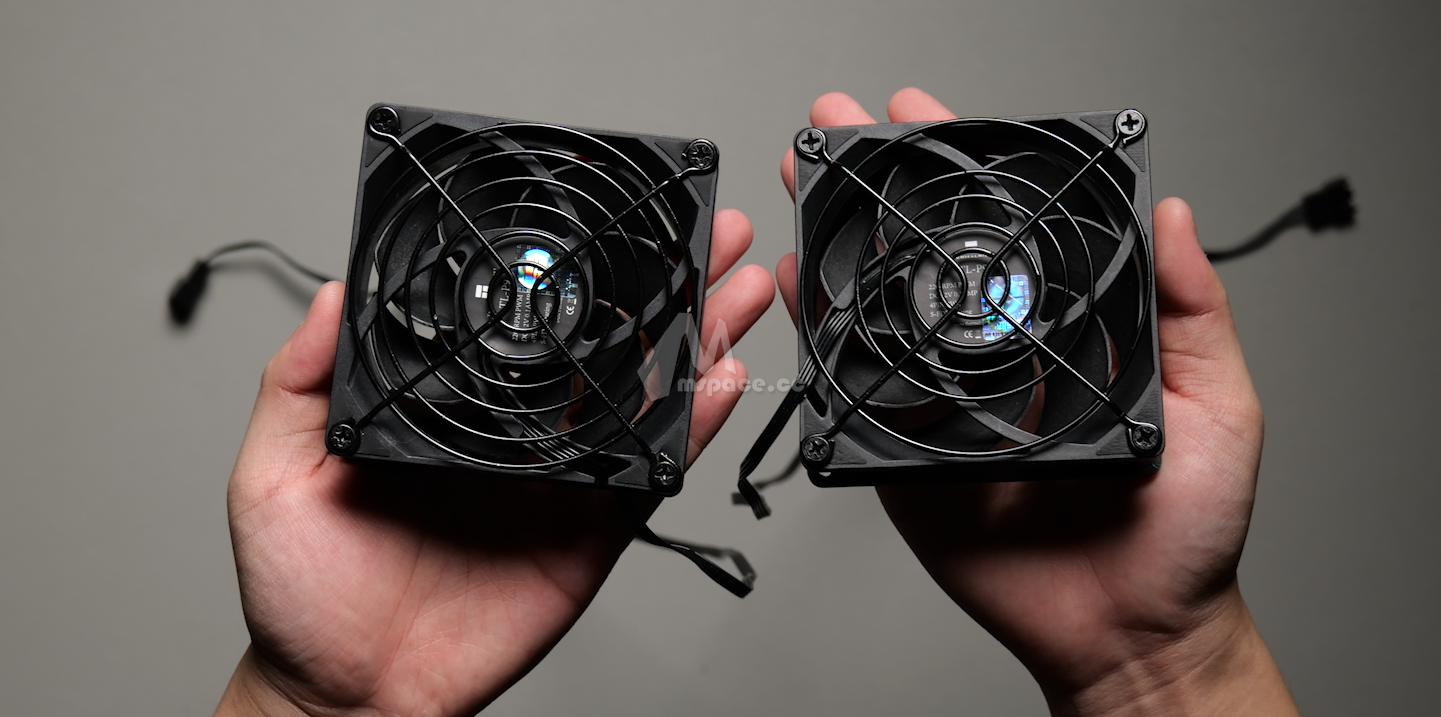

给 9225 风扇安装好 9cm 的防护网（必须）

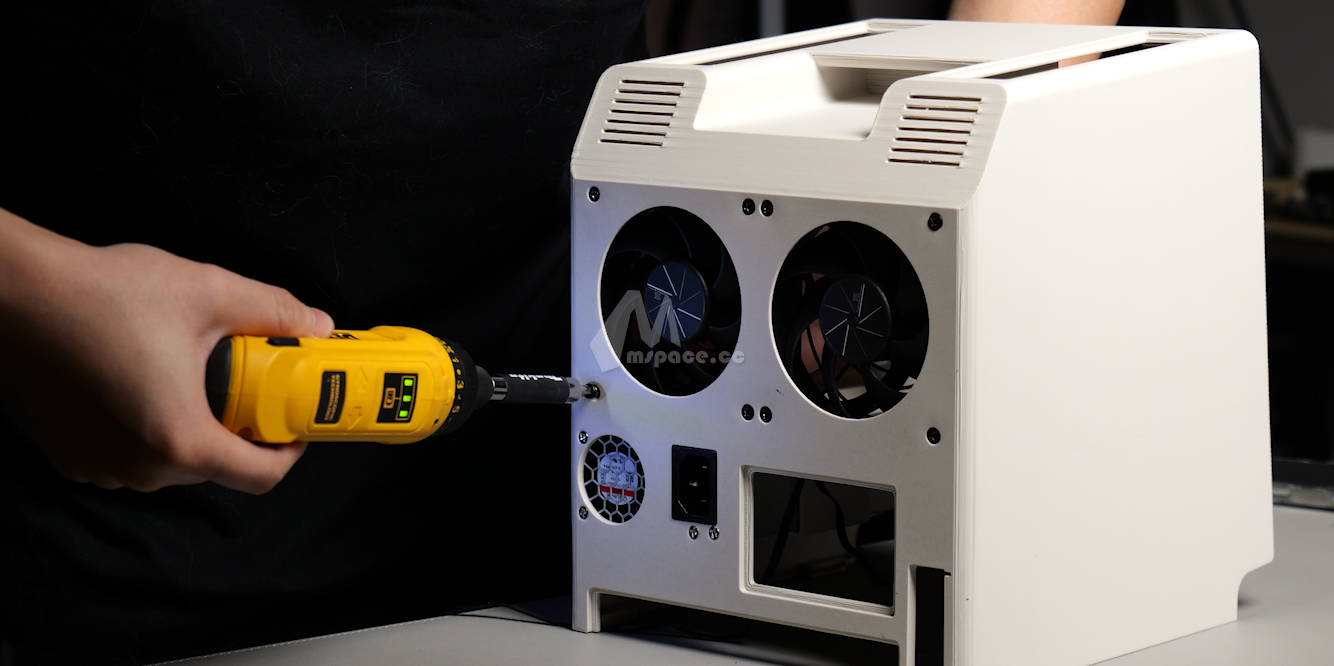

固定硬盘散热风扇

注意好正反

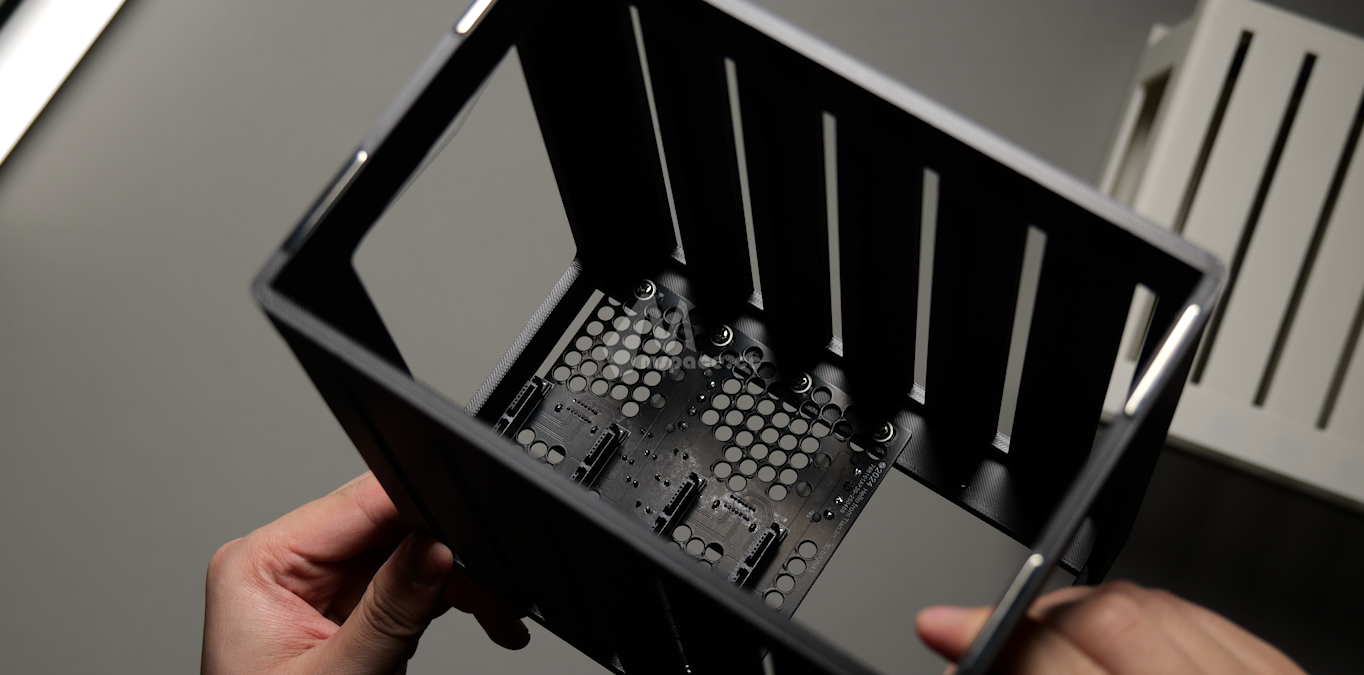

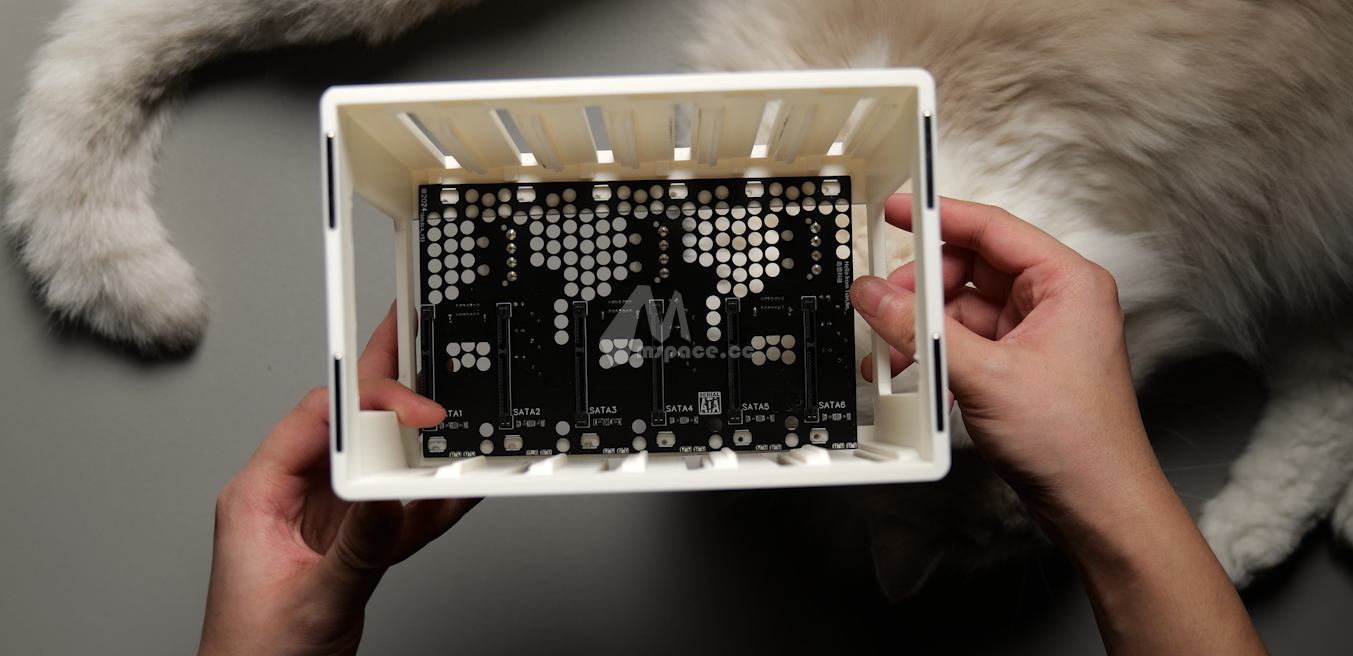

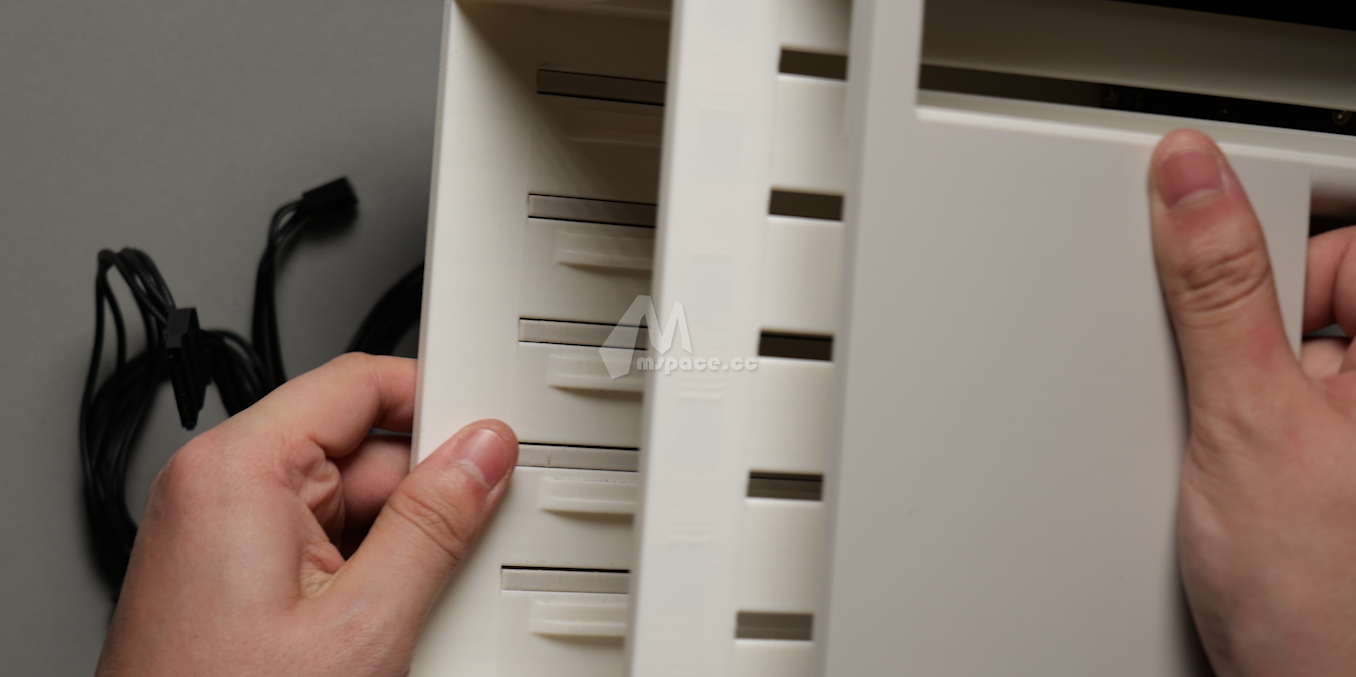

用 M3 螺丝固定好硬盘背板 注意，有锁扣开孔 的一面朝上

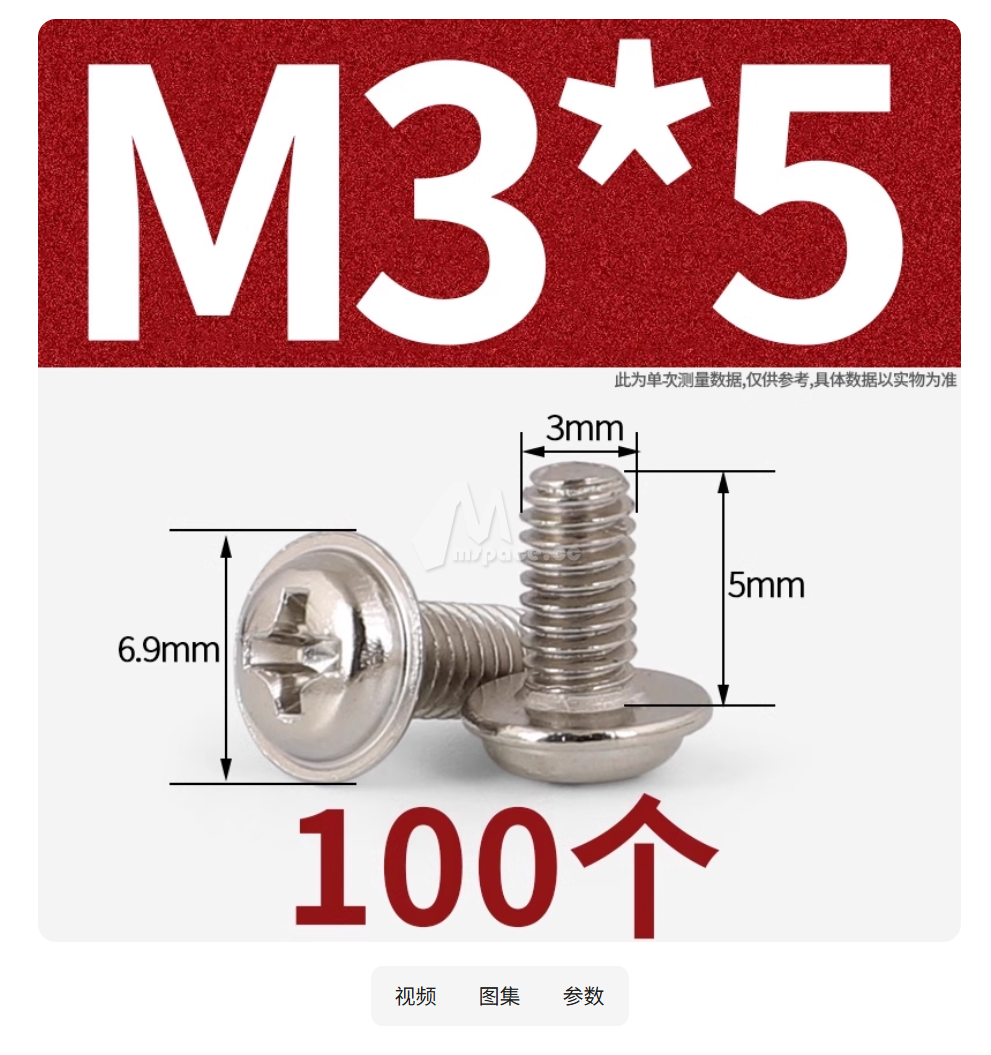

M3 螺丝长这样，也是平时你用来安装主板用的螺丝规格 因为结构的原因，这里最好搭配一个长条的手动十字螺丝刀，装起来会更方便

如果你只需要 4 盘位，那记得把背板装到左边

如果你需要完整使用所有盘位，请向你的电源卖家定制一根如图所示的电源线

接好所有电源线和 SATA 数据线，注意不要虚接，也不要试图用胶带二次加固，可能会影响散热

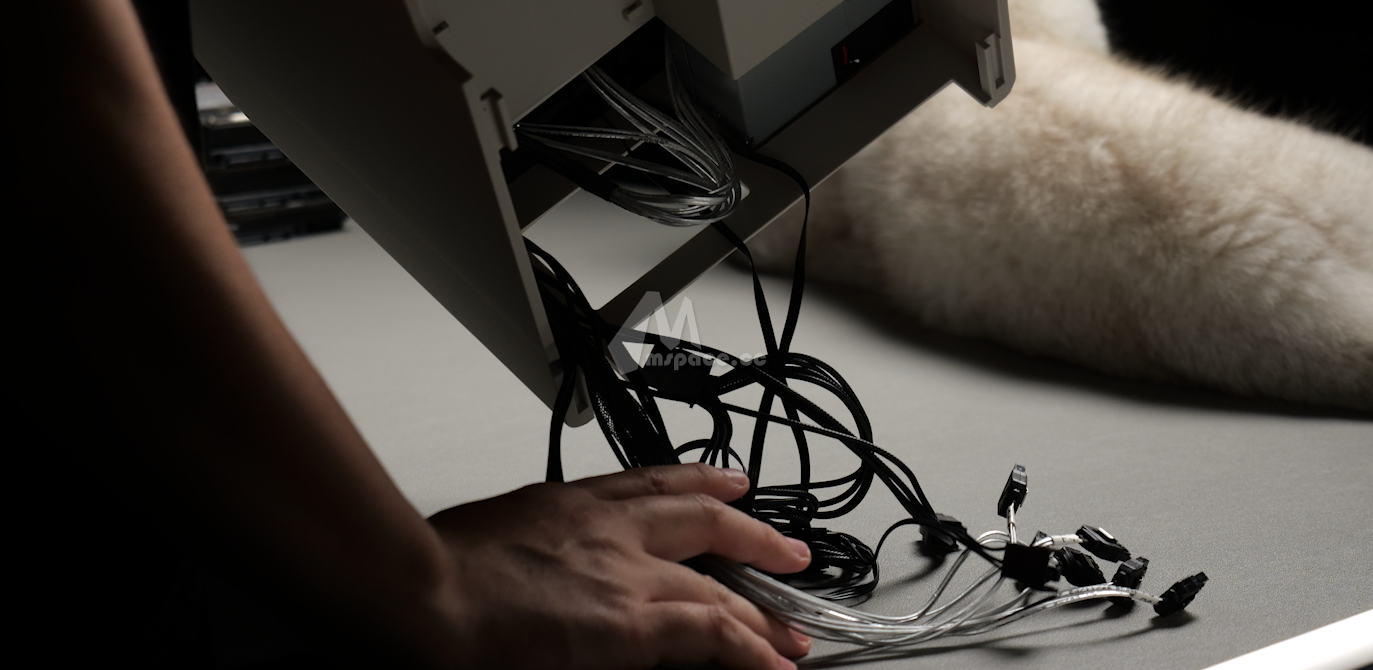

将线缆穿过放到底部

推入固定住

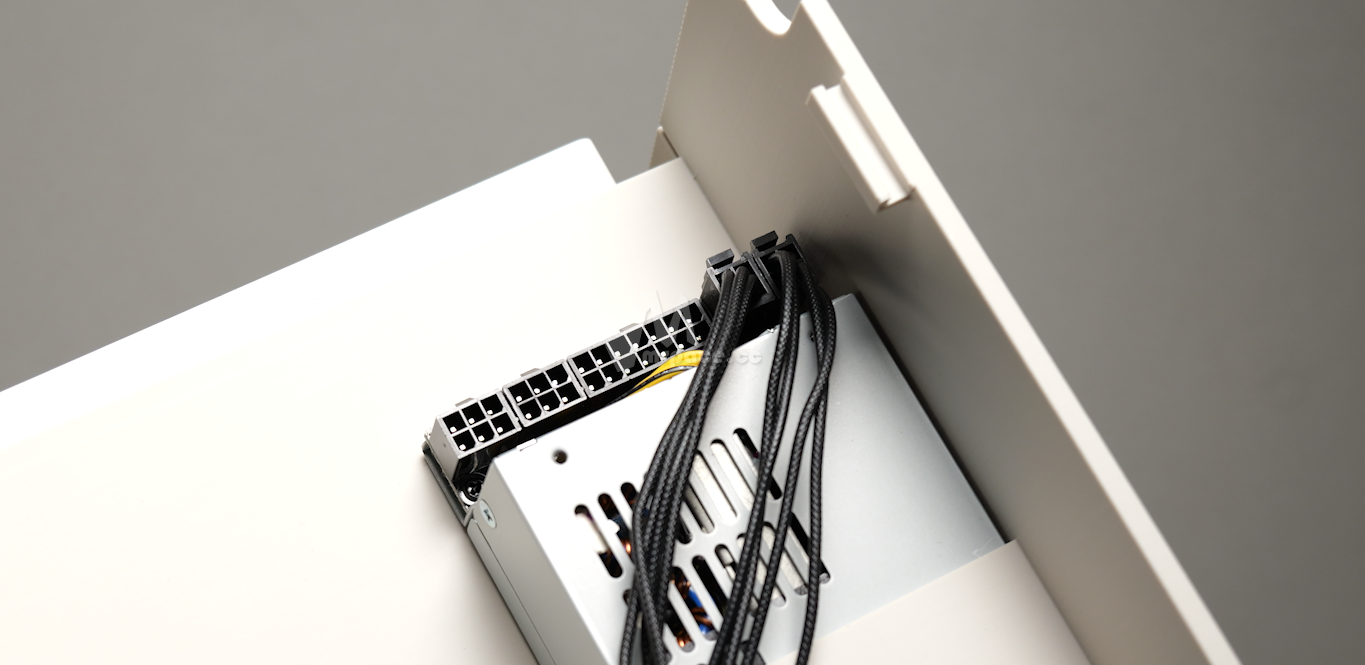

接好电源线

上半部分就安装完毕了

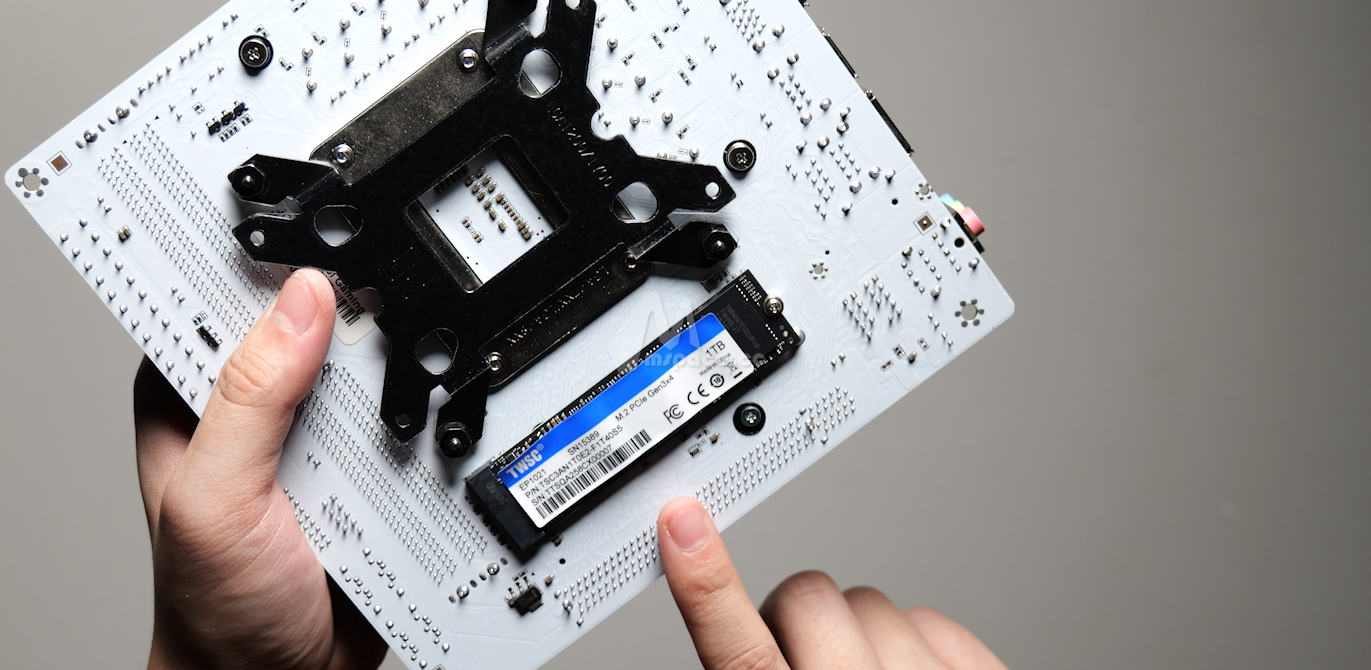

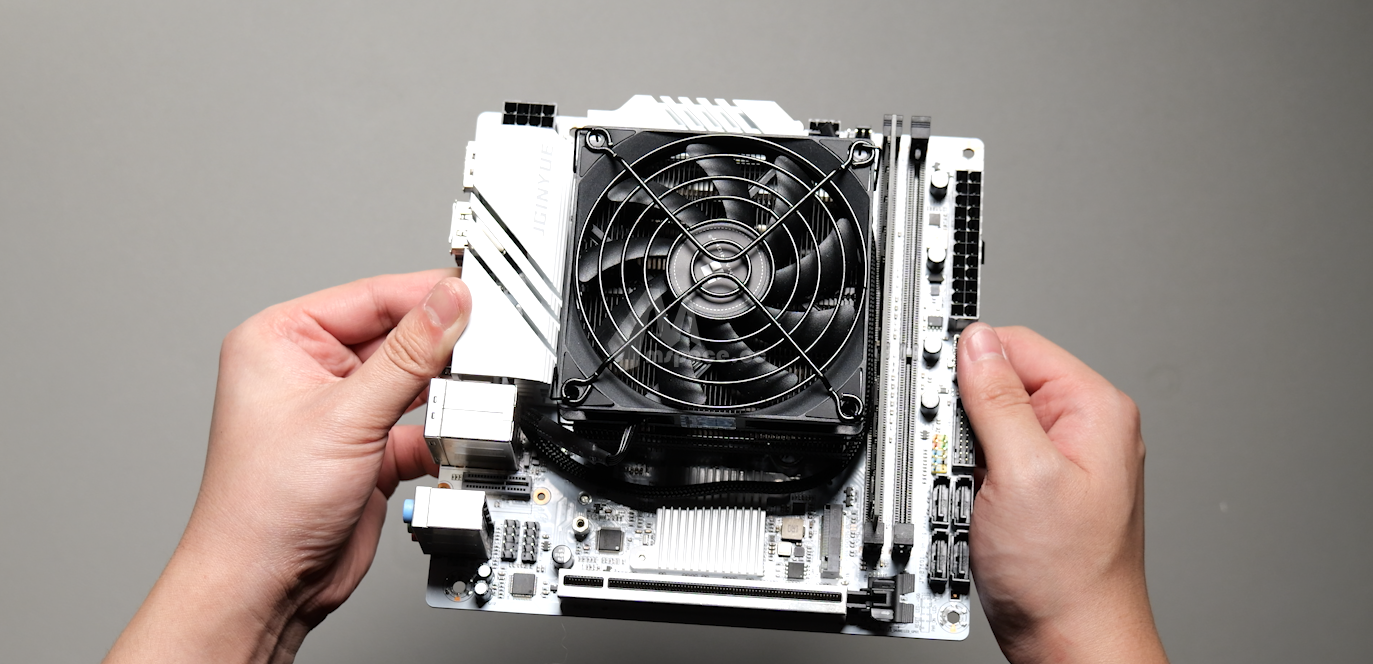

拿出 ITX 主板，把 CPU、内存、散热器、固态、SATA 扩展卡统统安装好 尤其是背面有固态的，一定要在这一步提前安装完毕

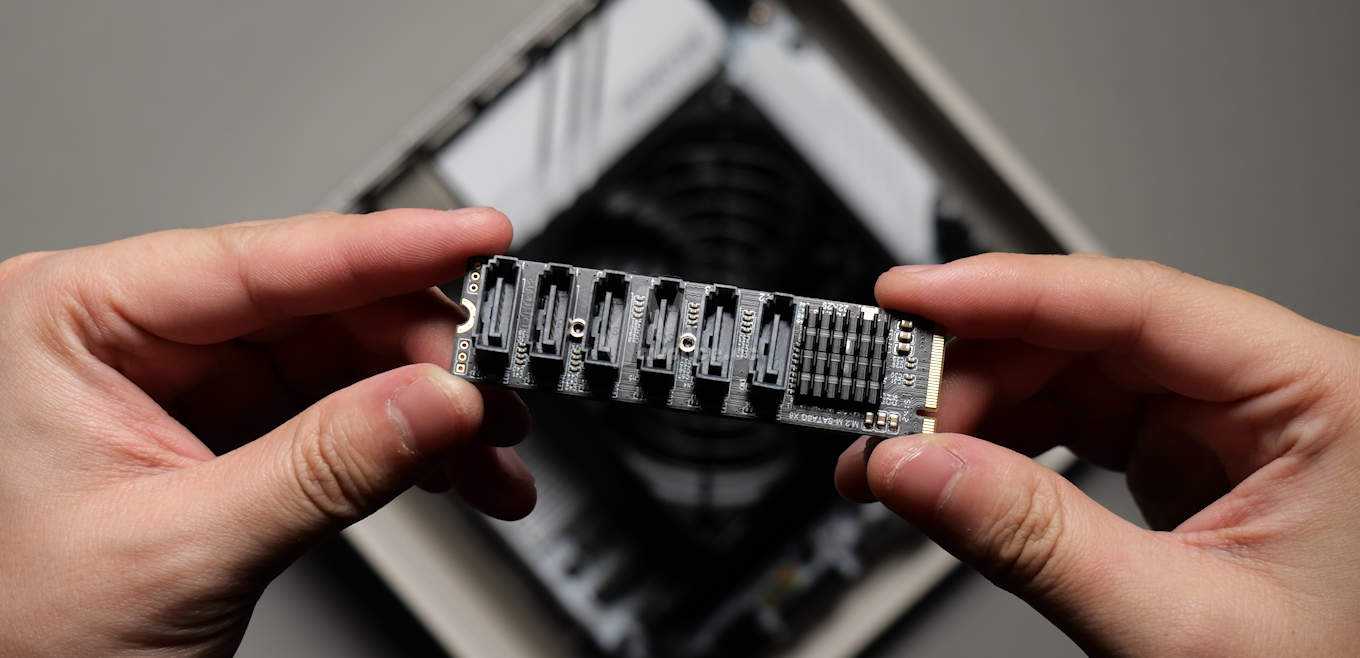

SATA 扩展卡的型号上，我会优先推荐 ASM1166 芯片的版本

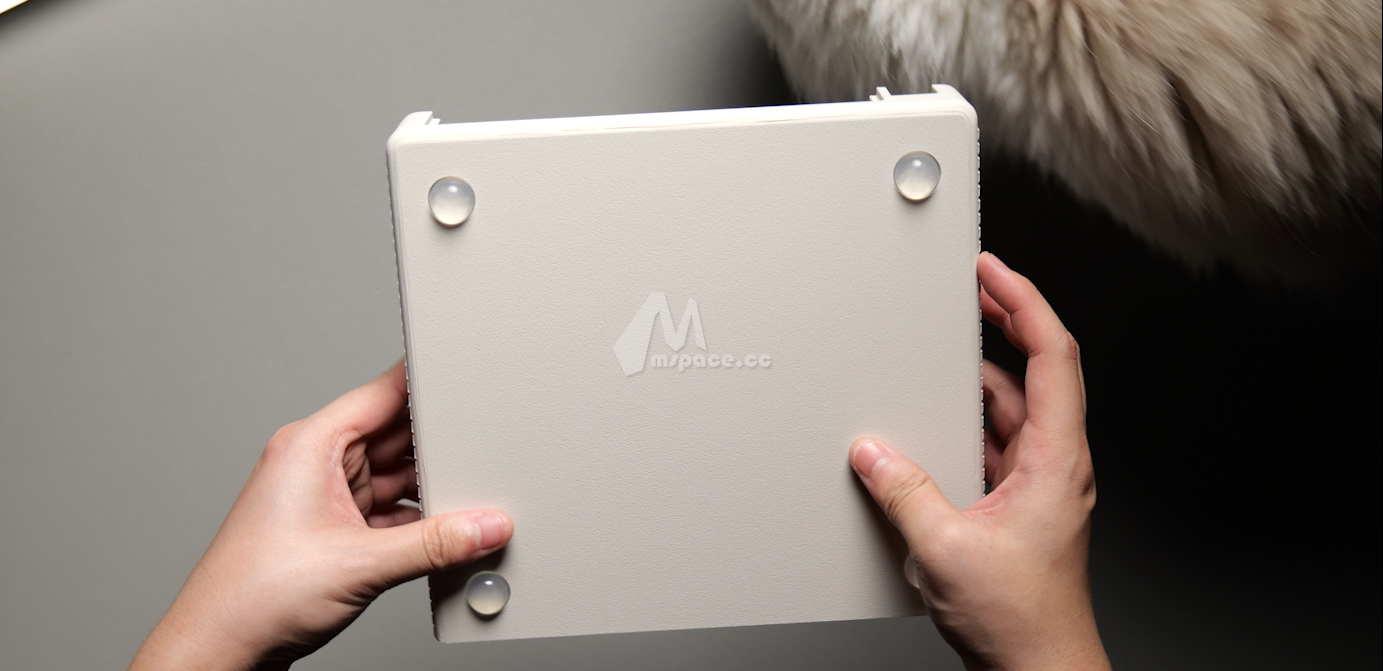

拿出底框，翻过来，把缓震硅胶固定在孔位里 如果你的国家和地区买不到这样的东西，你也可以自己用 TPU 进行打印 规格是 16x8（mm）

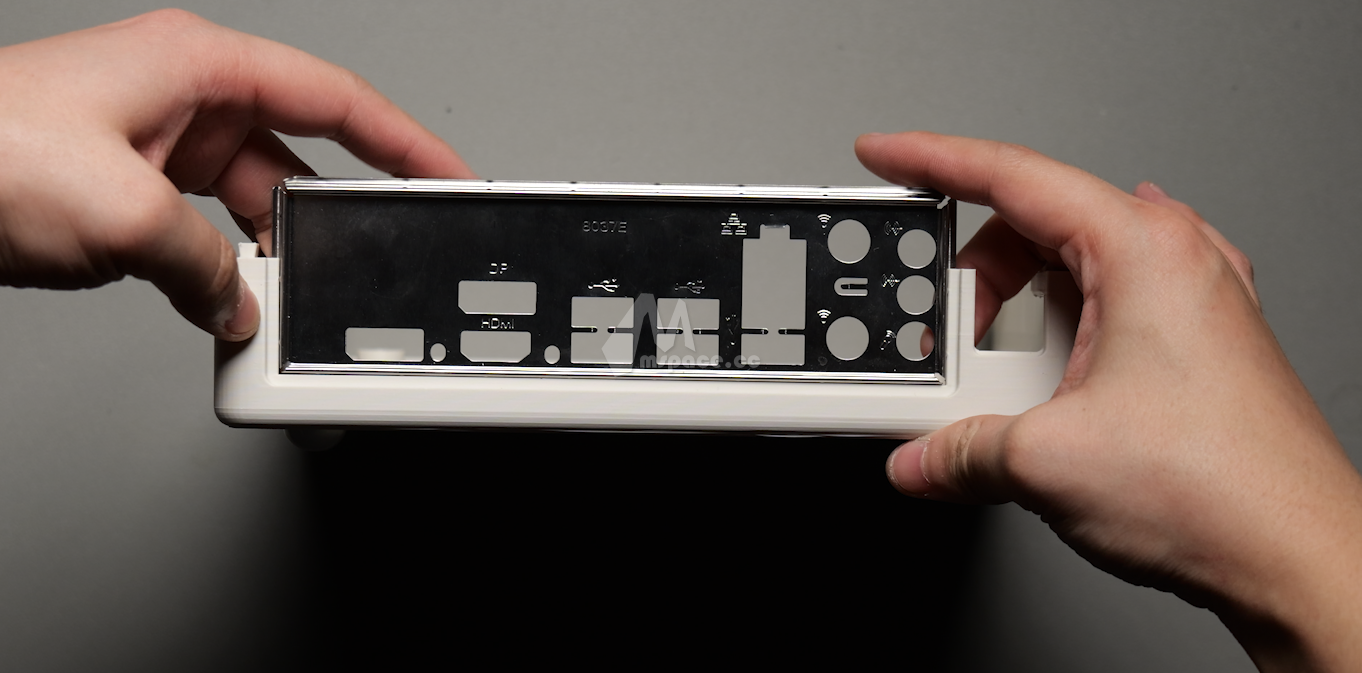

IO 挡板不要忘了放

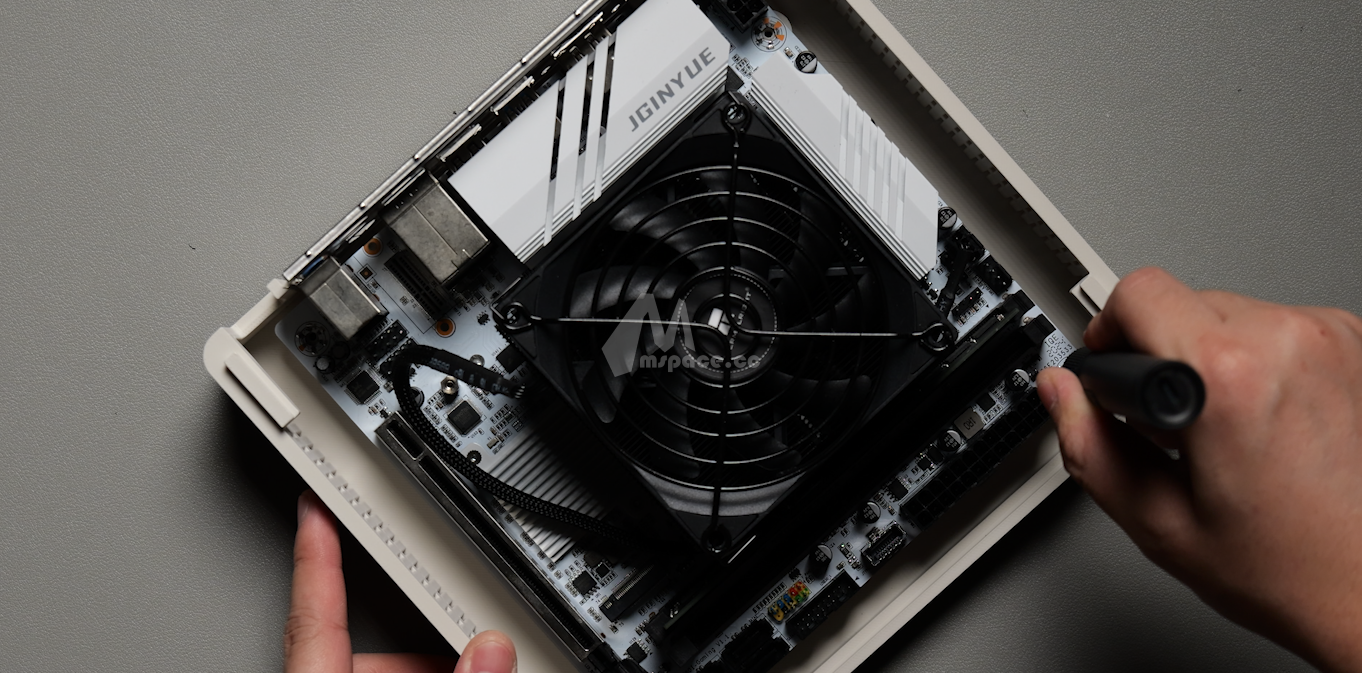

固定并安装好主板

安装好风扇的防护网（必须）

安装好开机按钮的跳线和扩展坞转接线（如果有）

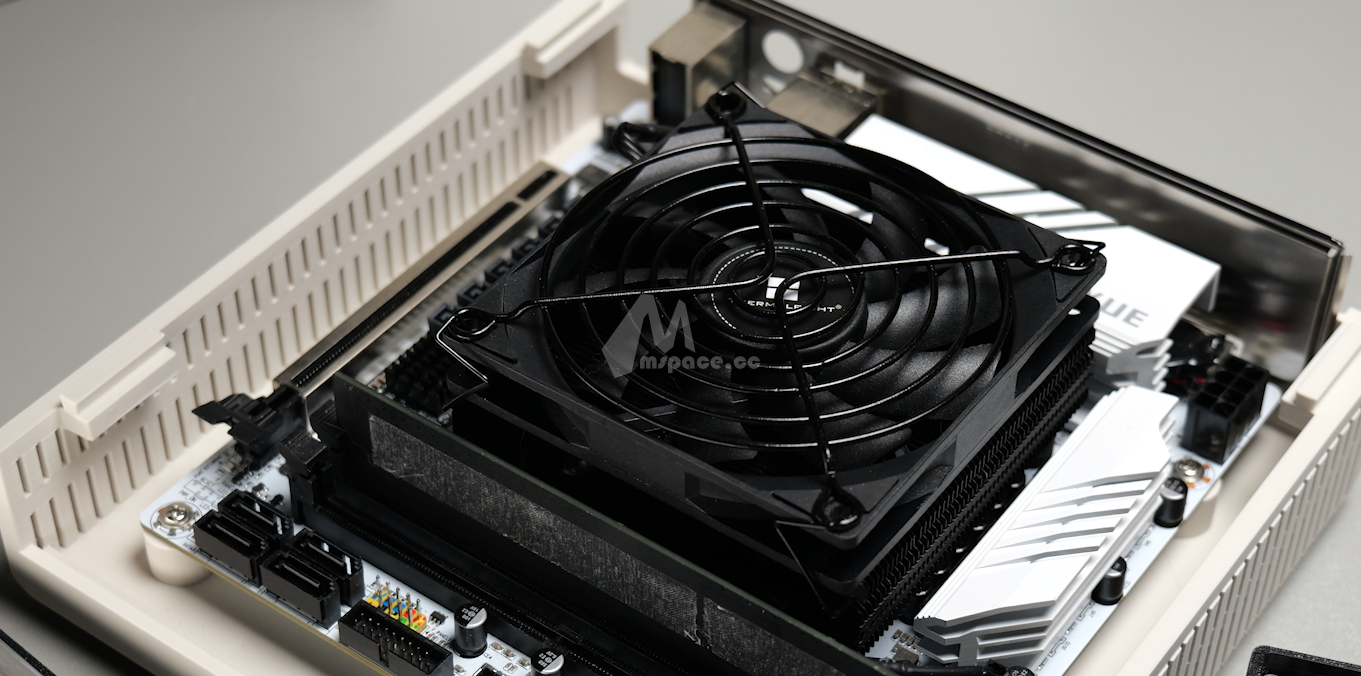

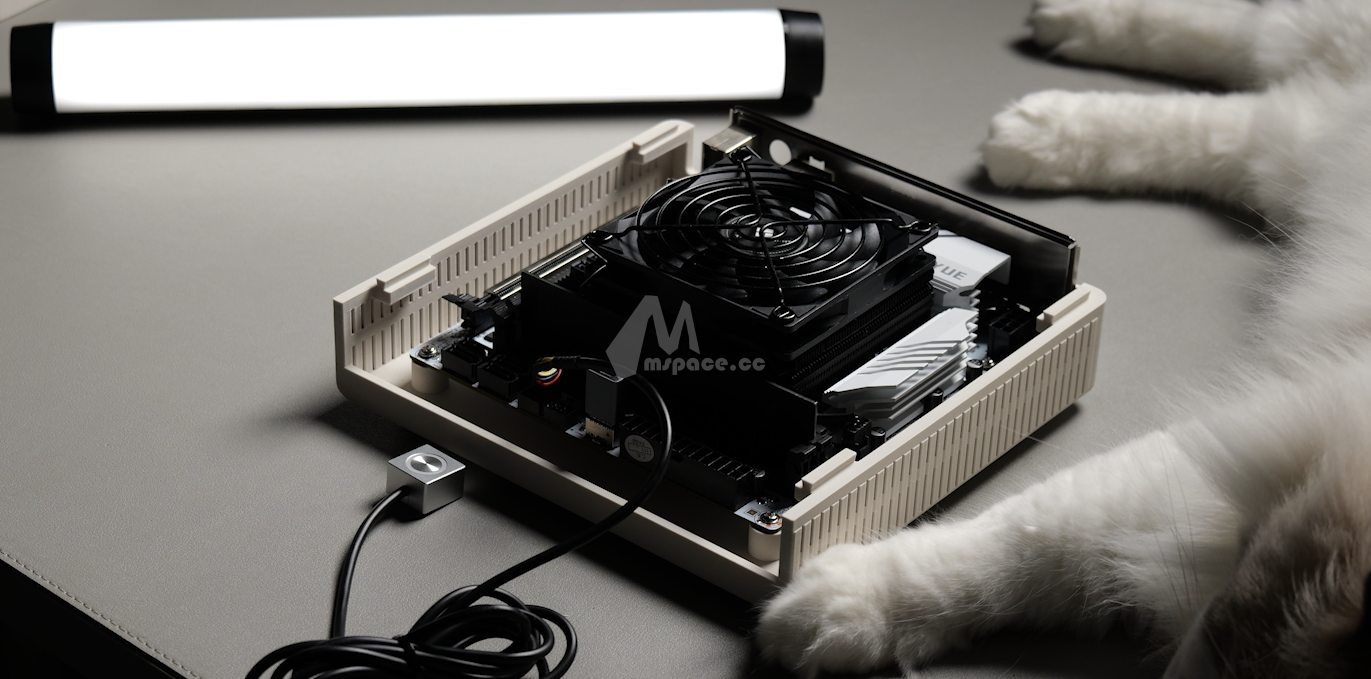

底部安装完毕后长这样

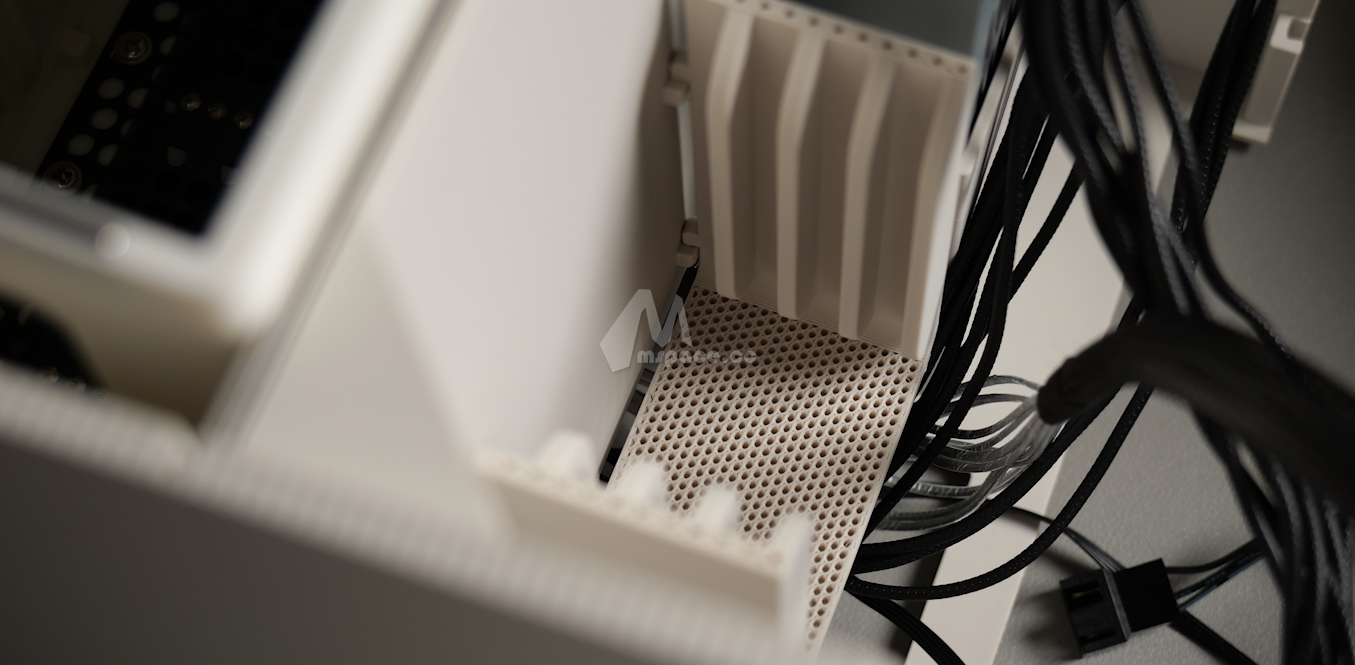

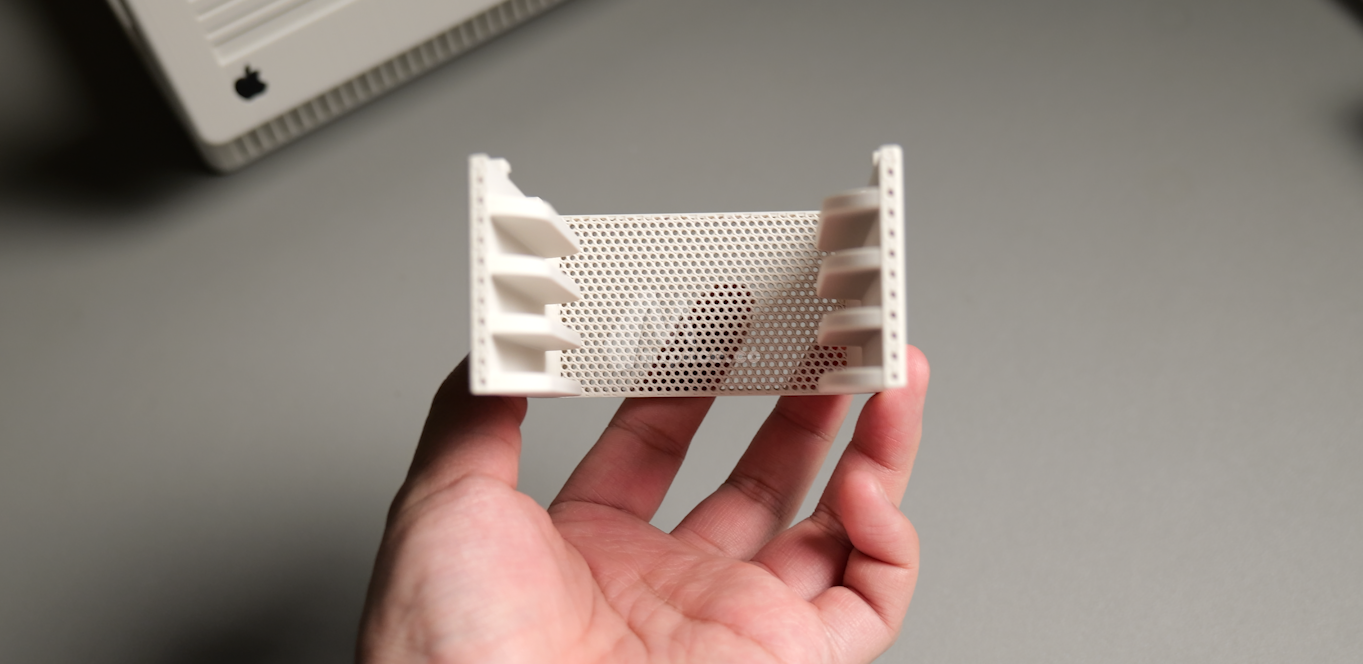

如果你需要使用 4 块 2.5 固态的话，需要拿出这个 DLC 模块

滑入卡进，并插入四块固态 此处需要小心一些，避免弄断链接卡扣

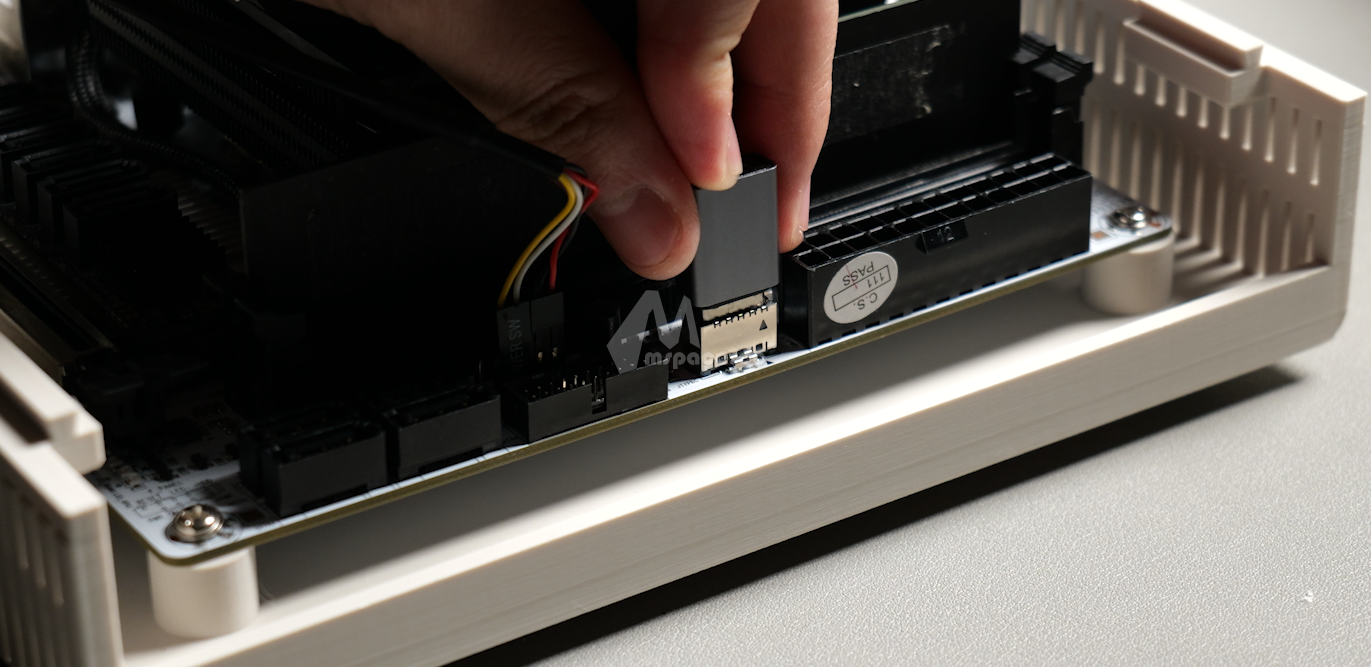

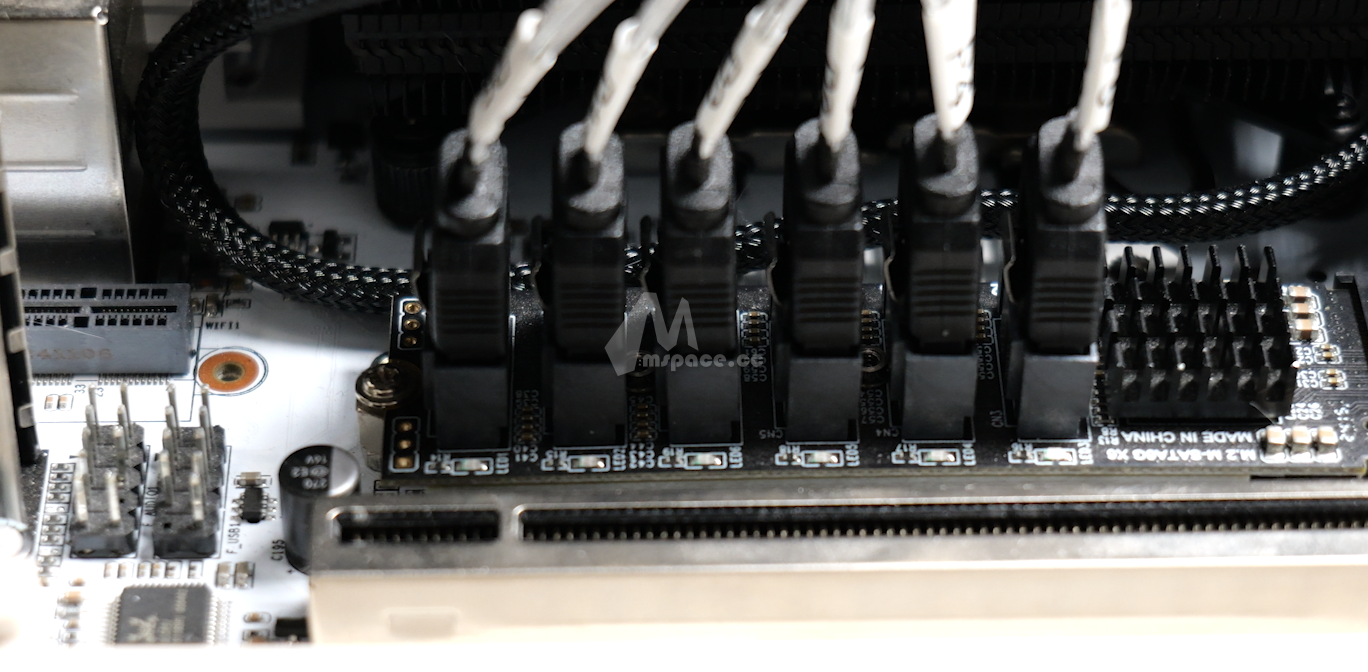

接好所有主板线、CPU 线、SATA 线 注意，SATA 的供电线和数据线不要忘了接

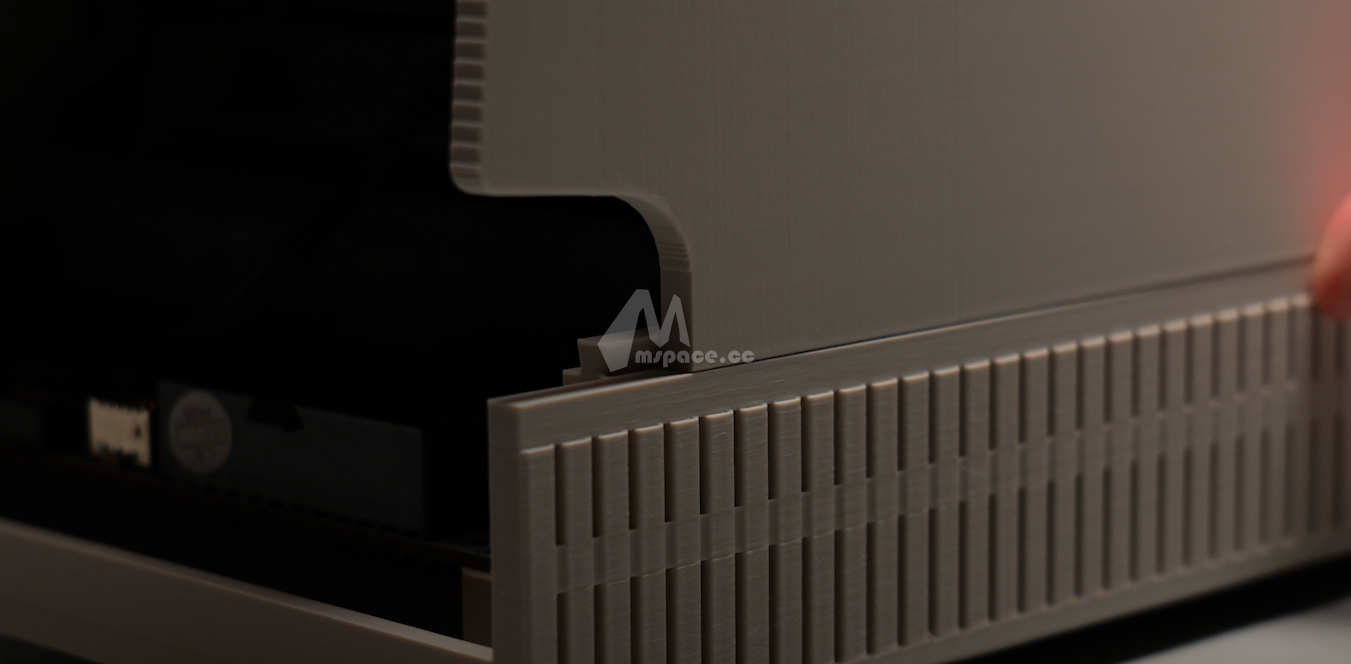

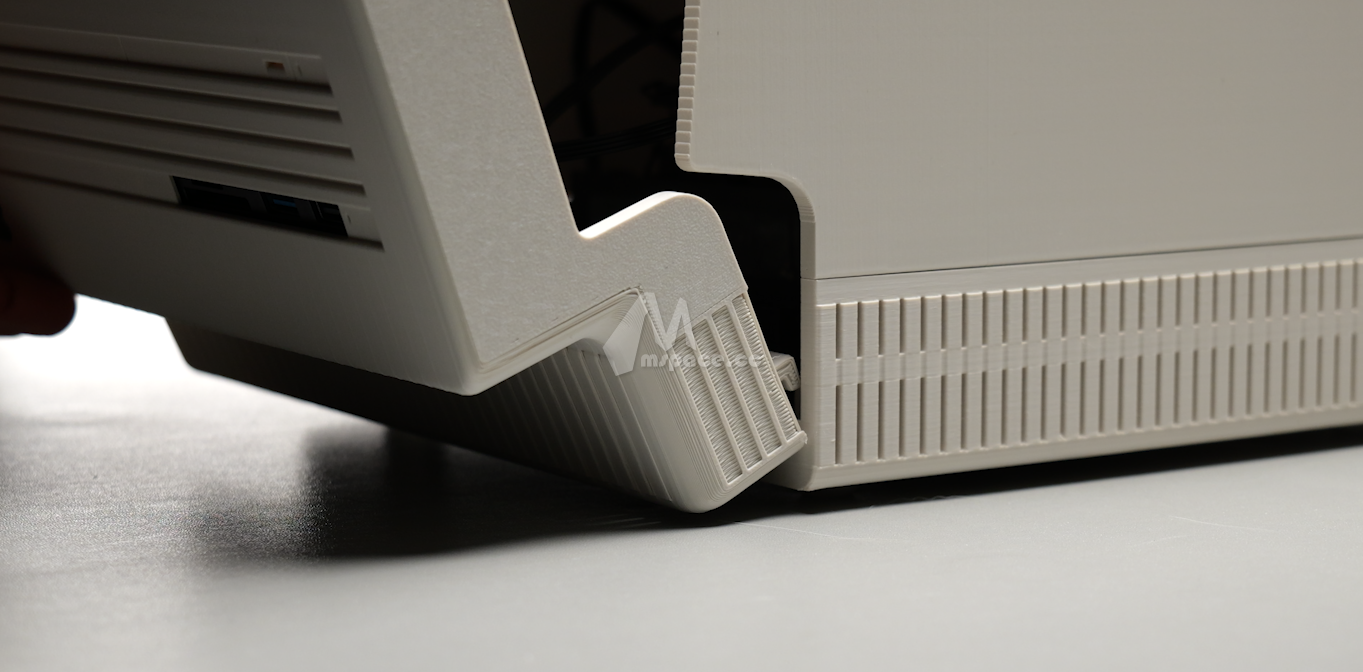

抱起机箱的主框，对准底框的链接卡扣，对准后缓缓滑入 此处可能会受你的材料、打印机的公差影响，导致松紧程度不一 如果过于紧可以尝试打磨一下连接处

再拿出固定卡扣滑入锁死

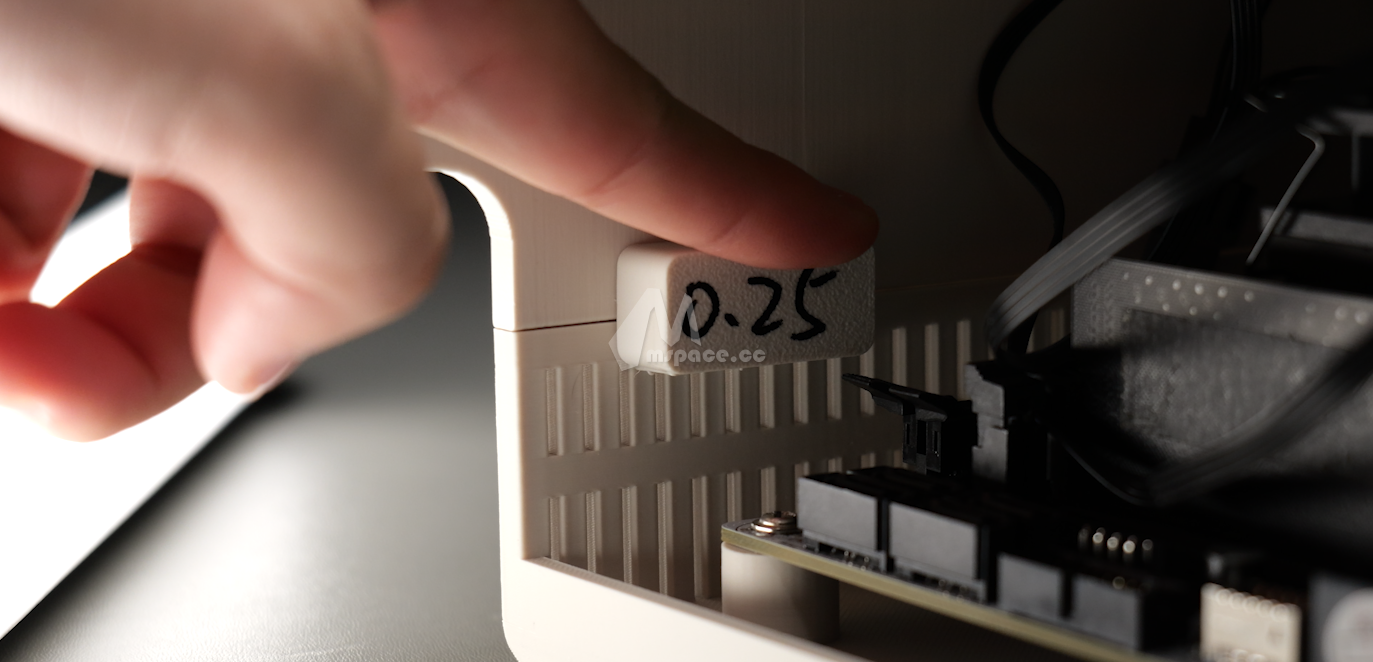

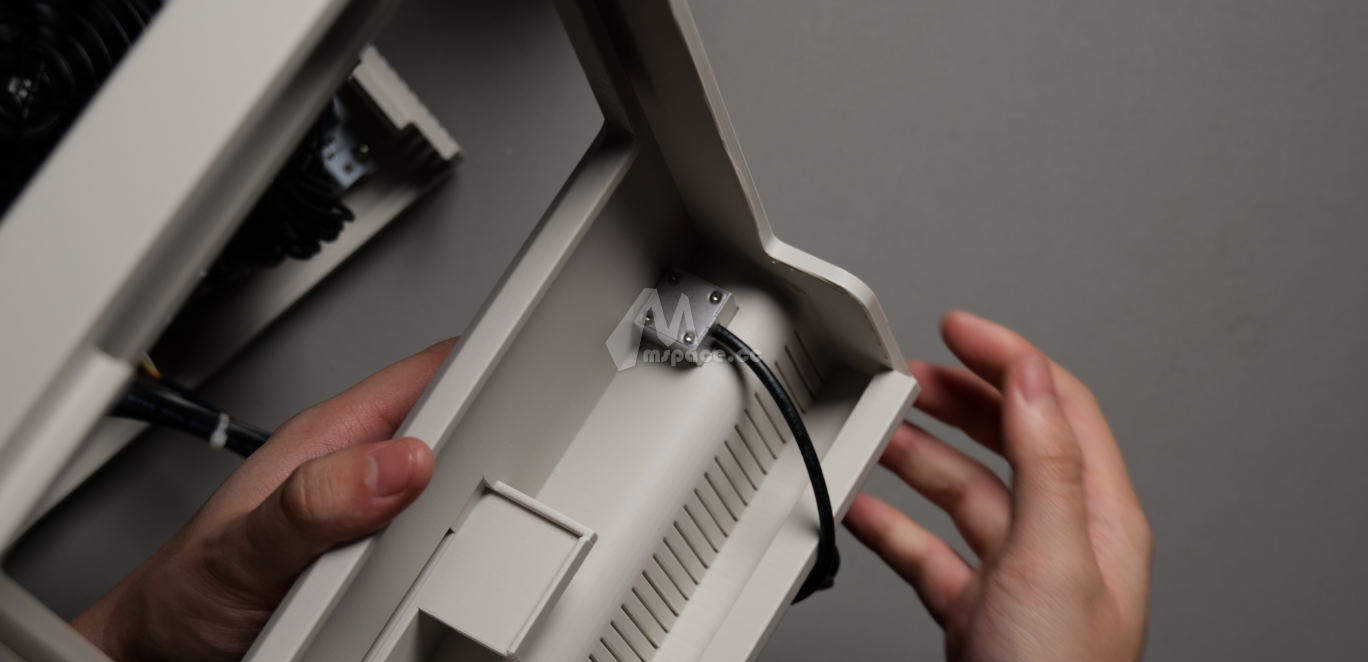

按紧固定住开机按钮 同理，如果由于公差导致的松紧，可以自行轻微打磨 理想状态应该是能够艰难的放进去，不需要额外胶水，按压使用时也不会轻易弹出 如果担心反复安装的话，建议可以搭配胶水或者胶带固定

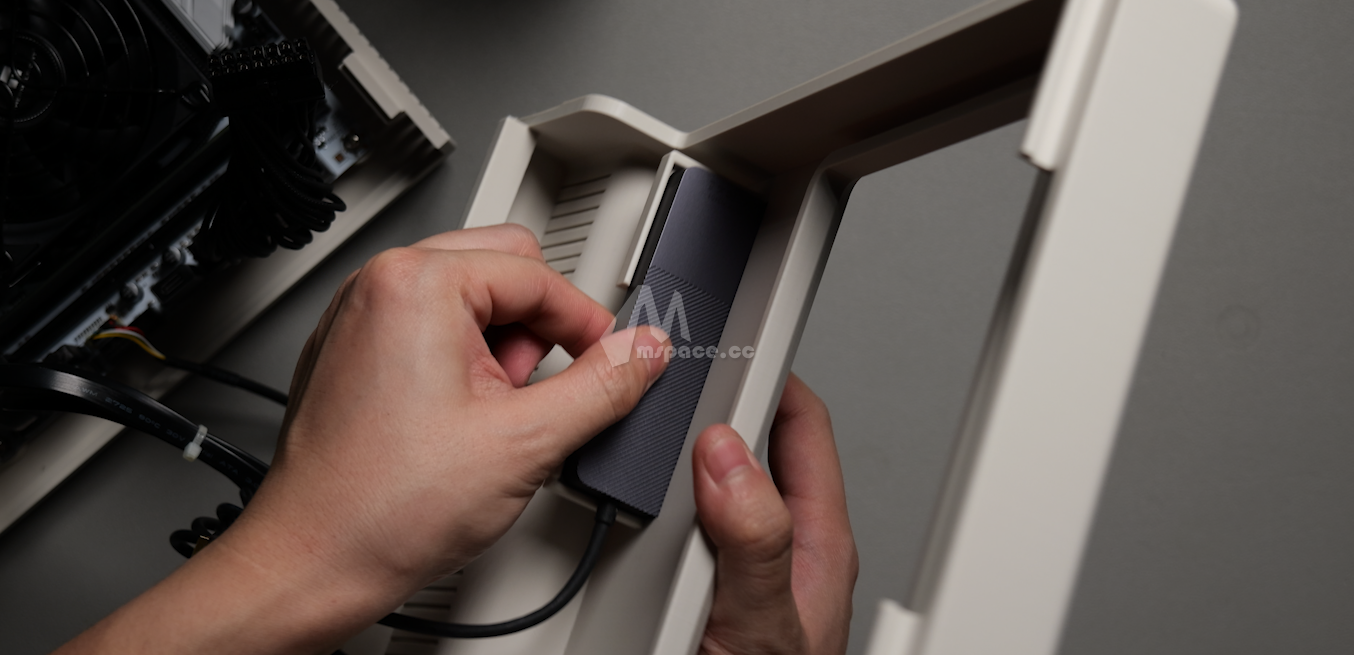

放入拓展坞并测试 同样的，理想状态下应该是轻轻就能放入 + 固定牢固 + 插拔顺畅

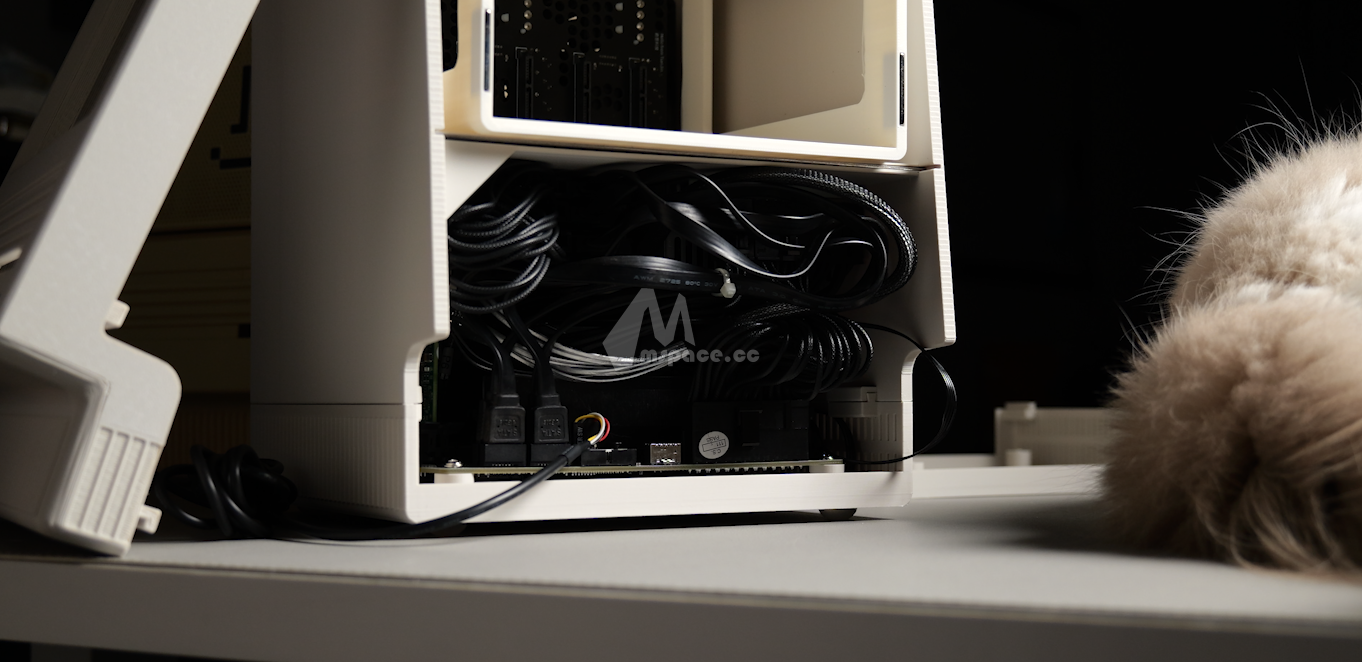

整体装完后，线缆会非常明显，有理线洁癖的朋友可以自行用定制线 + 轧带去二次优化 但我更建议直接盖上（盖上后完全看不到，也没有安全风险）

对准滑入并扣紧，整个主机部分就安装完毕了

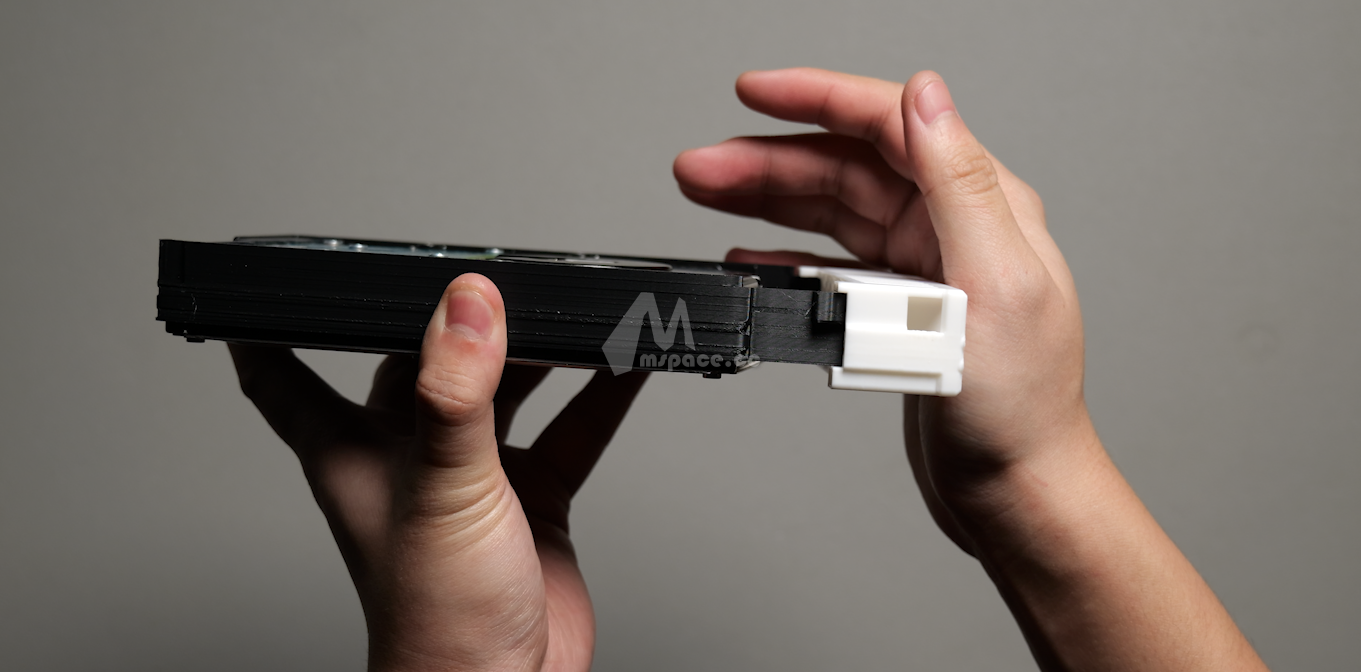

硬盘托架上，支持 3D 打印免螺丝托架

PS：可以在缝隙处塞下硬质导光光纤（2.0mm），来实现托架硬盘指示灯的功能

同时兼容 超微服务器硬盘托架（成品托架自带指示灯）

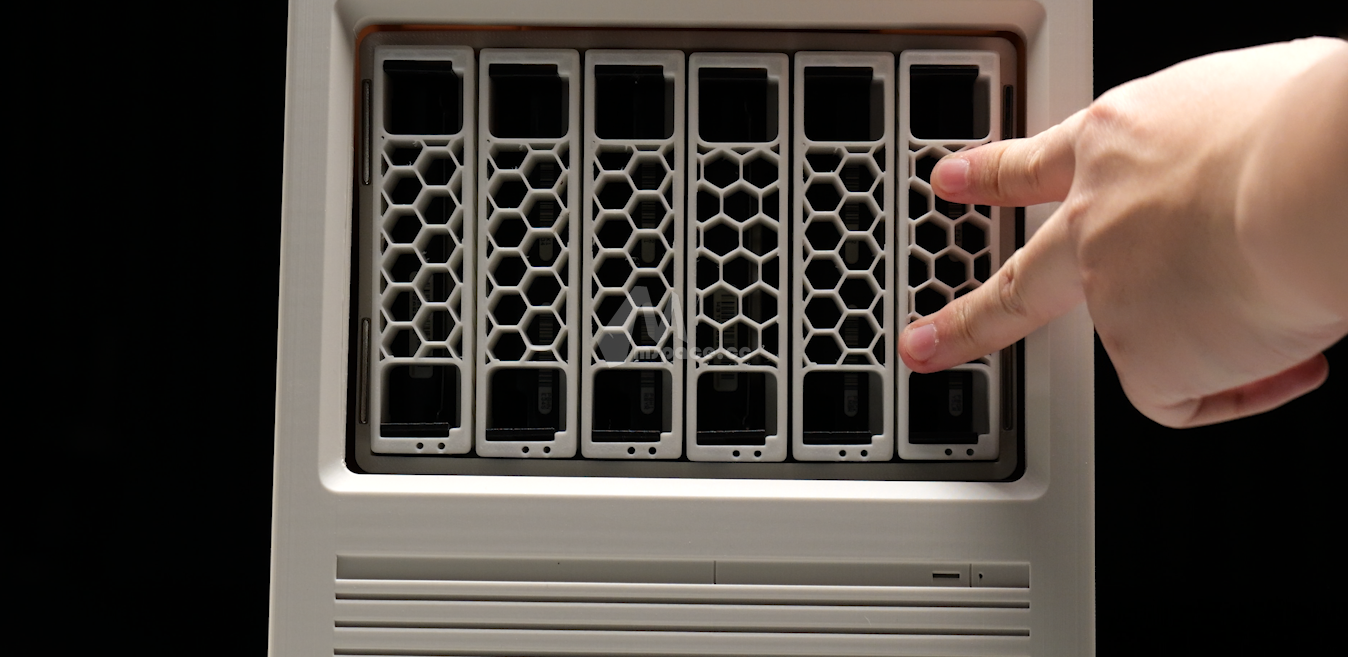

依次插入所有硬盘

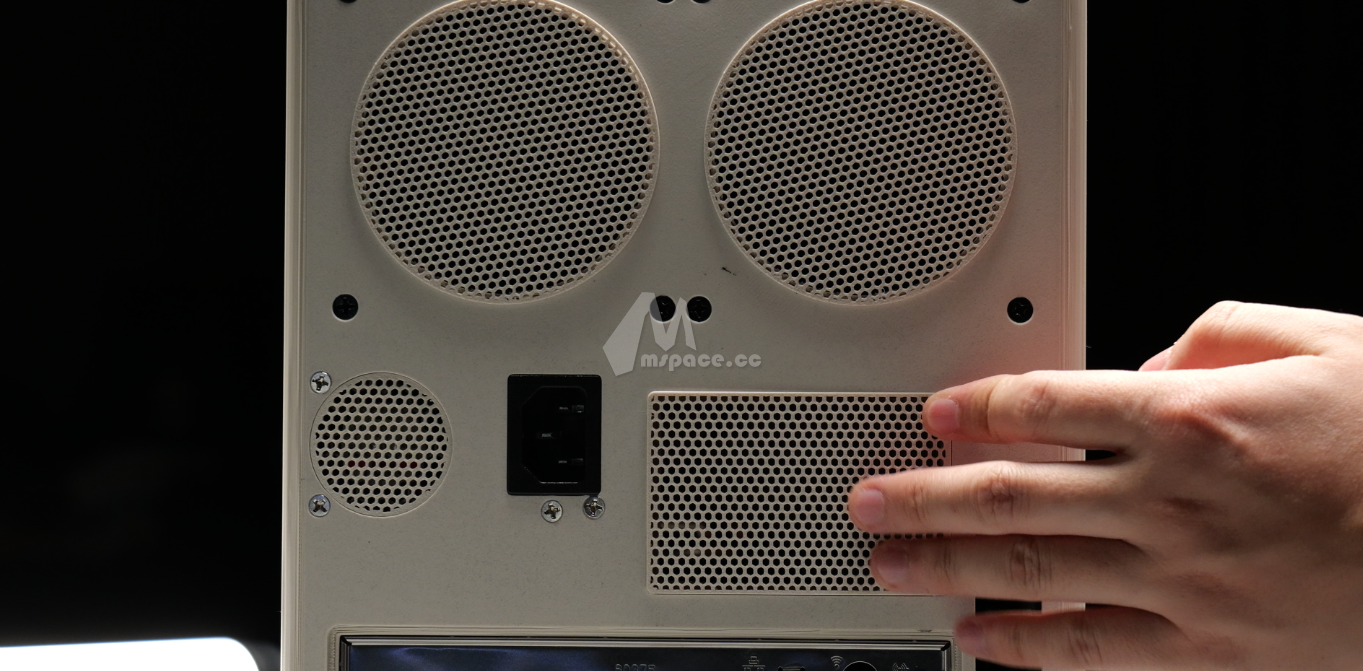

翻到机箱背面，安装好防尘网卡扣 如果过于松动，可以尝试用剪刀或者水口钳，在防尘网的边边上剪出一些 “瑕疵小毛刺”，这样就能增加公差稳稳固定

最后，固定防尘网 整个安装就大功告成了 可以在防尘网 + 硬盘笼的侧面安装磁铁（方形强磁 长30mm宽10mm厚3mm），进行磁吸固定 也可以直接把防尘网放上去，不加磁铁，也能稳稳固定住

如何拆卸

前脸、硬盘防尘网（搭配磁铁后），我都故意设计成 “不易打开” 的方式 这样装配完成后的强度是最高的，也能尽可能防止熊孩子乱扣 如果你需要完整拆卸前脸 请务必按照视频里的方式拆卸，强行暴力打开可能造成结构断裂

防尘网

如果你需要卸载防尘网，可以拿细长条的物品去从下往上撬开 如果没有安装磁铁的话，那手动按压上半部分，用指甲就可以从底部扣开

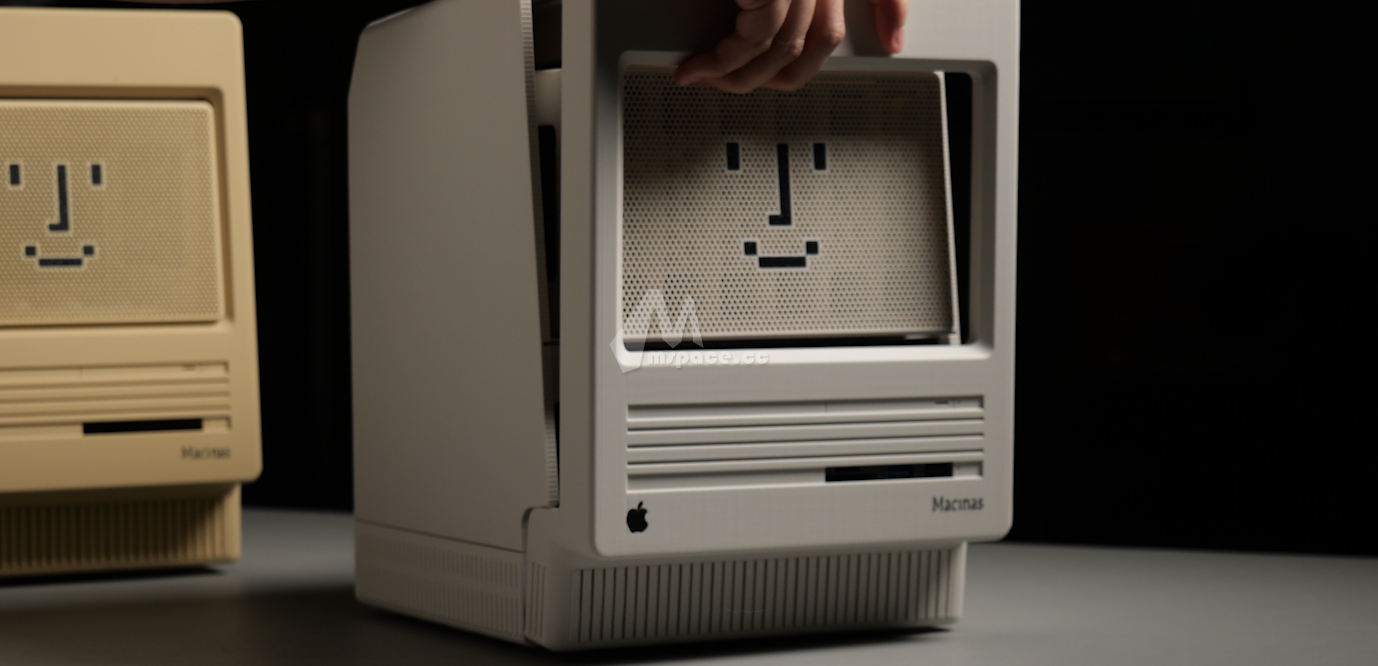

前脸

如果需要拆卸整个前面板，请仔细阅读下面的步骤，确保理解了再进行操作

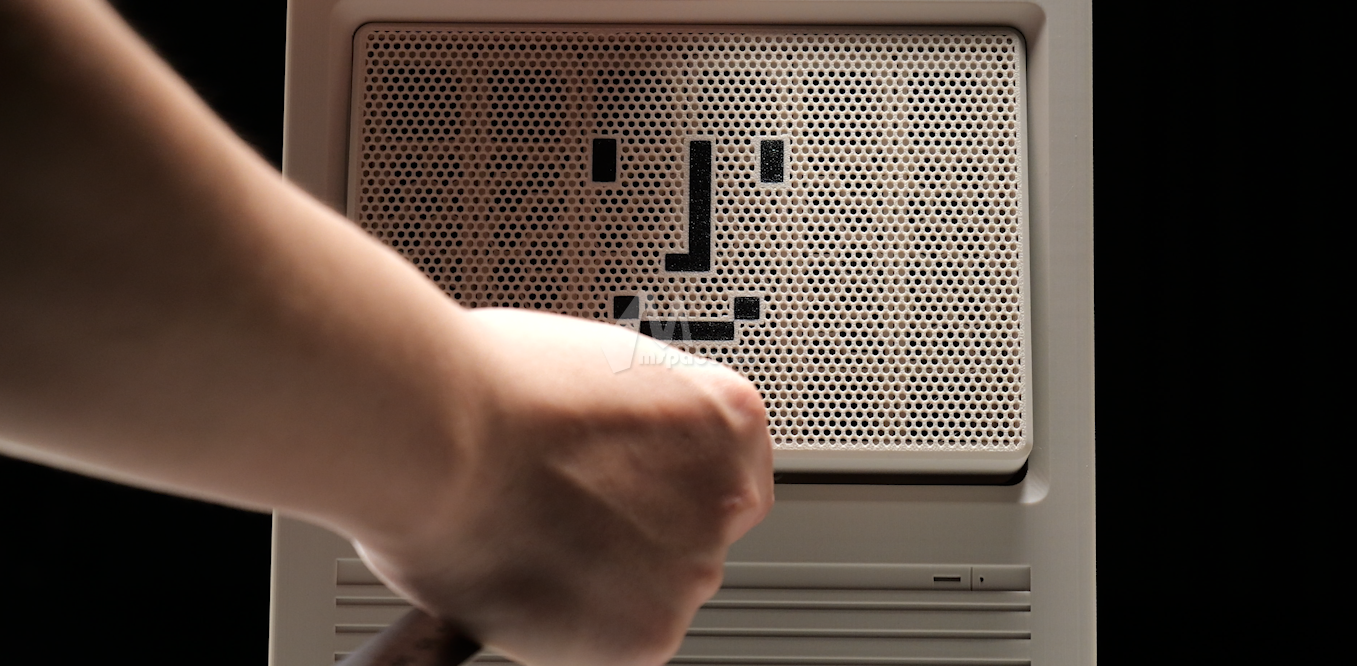

1. 解开上半部分的卡扣
2. 右手握住上半部分
3. 左手扶住机箱
4. 右手左右晃动 + 向上提拉
5. “拔出” 机箱前脸

不要用蛮力打开，否则前脸的底部会断裂

系统安装

在大多数情况下，群晖是一个几乎不会出错的选择。它界面友好、生态成熟，无论是多设备同步、还是套件中心的拓展性，体验都非常完整 如果你想使用 DSM，可以参考我整理的安装教程

📘 群晖 DSM 教程地址：点击查看

不过，如果你是第一次接触 NAS，尤其是完全零基础 那也许可以试试一些免费且正版的飞牛系统

📘 飞牛官方教程地址：点击查看

一些可能的顾虑/疑问

底部设计成这个超级大闷罐，你咋想的？

NAS 本质上只是一个 “核显主机” + 几块硬盘 没有独显、CPU 的性能也不强（一般 12300T 都顶天了） 这时候并不需要追求明确的大风道对流，只需要保证 “有风能进出” 即可

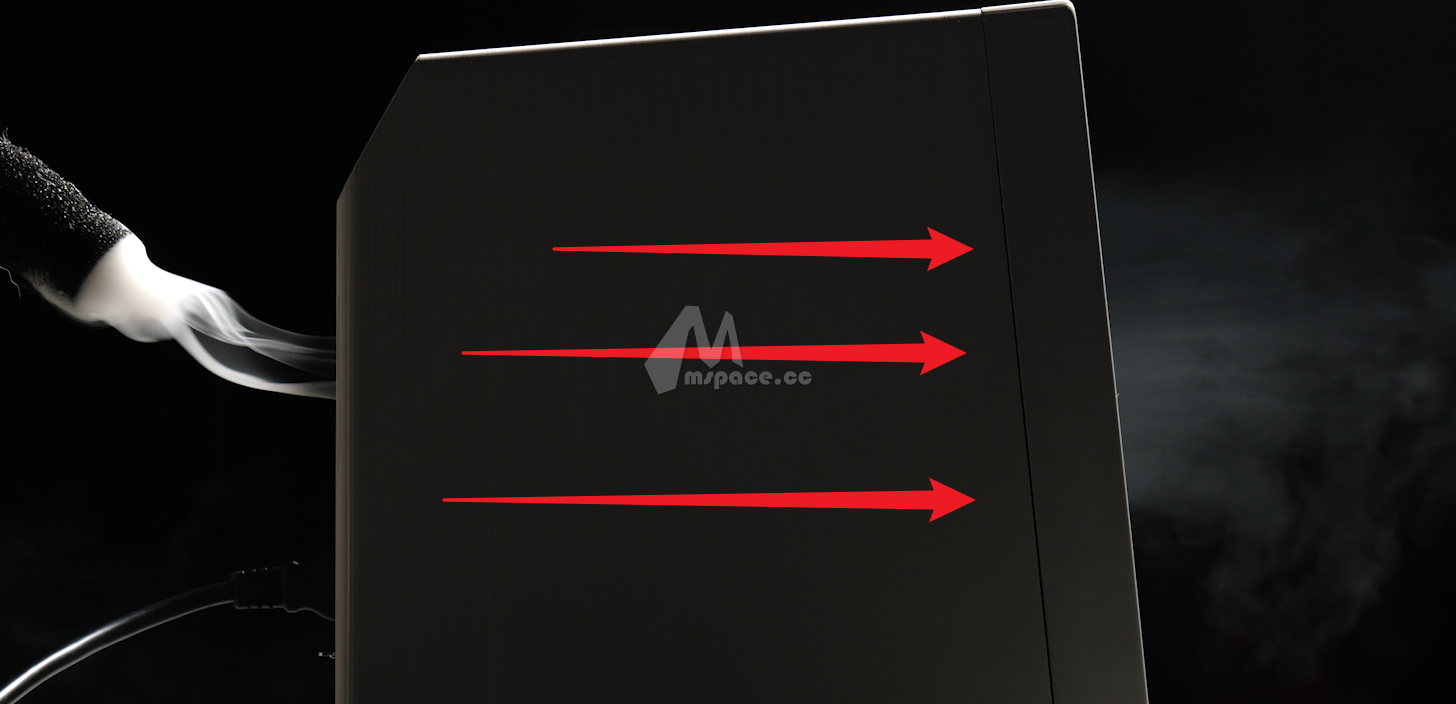

Macinas 的四周有一圈密集的开孔，内部的热量会被均匀的从四周散开 实际测试下来 8100、G6900、8600T，单烤 FPU 温度基本都在 45-47°左右 而 NAS 的真实使用环境里，温度长时间都在 35-40° 以内

放心用就完了

底部的 2.5 固态不需要散热吗

散热思路同上

同时，大多数 2.5 寸 SATA SSD 本身根本不太需要严格的散热 SSD 的正常工作温度区间是 0°C 到 70°C，功耗仅有 2~3W，在这个范围内，它们不会降速、不会掉速、不会影响寿命 底部本身有散热气孔，硬盘和硬盘之间做了悬空隔离，能有效避积热

实际测试下来，固态 SATA 的工作温度基本都在 45-50° 之间

底部的线材全部缠绕在一起，不会有安全问题吗

不会

Macinas 采用的是标准 小 1U 电源方案，功率合理，热量直接排出机箱 再加上使用的是 绝缘良好、抗弯折、抗温差的工业级线材，布线过程中 没有暴力交叉应力，没有接头暴露 线材本身不发热也不积热

我自己的主力 ATX 主机，配置是 14700K + RTX 5090，全套高功率用电设备，背后理线也都是堆在一起的... 但是因为背面有盖板挡住，没人说它“不安全”

万兆网卡这种发热大户，不需要散热吗

可以要 也可以不要

三年前我第一次给我的剪辑 NAS 搭配万兆网卡时也有这个顾虑，“这么热能行吗？” 但实际情况是，大部分时候万兆网卡都只需要被动散热就足够 不放心的朋友可以在背后的防尘网上加装一个 4cm 的风扇对着吹，温度会下降一些，有需要的可以找我要模型

但如果你是个人工作室、个人 UP，我其实更推荐你用 40G 网卡（80-100块钱一张） 光纤线缆价格大概在 80-100 块左右 但速度翻了一倍，网卡价格相差不大（也许几块钱？

最重要的是，温度低了非常非常非常多，从源头解决你的温度焦虑

支持 SAS 盘吗

去买个支持 SAS 接口的背板换上去就行 搜：【蜗牛 B 款背板】、【Macinas 背板（如果有人做的话）】

PLA 长时间使用不会脆化/散架吗

PLA 脆化主要是因为 紫外线照射 + 湿度 + 结构疲劳 而 Macinas 的外壳本质是 封闭空间 + 静态结构 + 常温运行，从我写下这段字的时候它已经在 31°C 环境里连跑了一个多月，硬盘温度最高不到 50 度 远远低于 PLA 的变性门槛

更何况跟硬盘接触的所有部分都不是 PLA，而是 ABS/PETG

长时间使用稳定吗

一台 NAS 能不能稳定运行，关键从来不是“壳子是金属还是塑料” 而是你用的主板、硬盘、电源、系统设定有没有选对 机箱的职责，是把这些硬件稳稳当当地包裹起来，提供足够的散热支持和结构支撑 PLA 本身在常温下完全够用

为什么不做 MATX 版本的？也没差几厘米啊

第一次接触 NAS 的时候我也是这个想法 但当我真正设计机箱的时候....（为我心里暗骂过的所有机箱设计师道歉

mATX 看似只多几厘米，但对整个机身的影响是级联的： 机身得加高 + 加深，为了留出卡槽空间 风道从双仓改成三段式，风扇布局要重做 最重要的是：Macintosh 那种比例感、对称感会被完全打破

而且已经超出了大部分人打印机的打印尺寸 如果一个机箱设计的再好，但大家只能光看着，那我更愿意做 ITX

会考虑出真·量产化版本吗

受限于成本等等现实原因 你现在看到的 Macinas 已经是一个为 3D 打印而生的项目了 注塑、CNC、钣金等工业量产的设计思路，和 3D 打印是完全不一样的

• 要考虑拔模角、分型线、缩水率、钢模流道、装配公差
• 有一个很反常识的点是：光硬盘托架的开模费就要十几万，整套注塑模具的成本就更不用说了
• 而 CNC 想做全套外壳结构，一个的加工费就是 1–3K，私人定制几套还行，量产完全没意义

说到底，所有成本，最终都会落到消费者头上。 而 NAS 在我眼中，目前仍然是一个小众而封闭的领域（虽然各个大厂已经砸了很多钱来教育市场） 所以对我来说 Macinas 的意义并不是量产/赚钱，而是启发：

• 让更多人意识到 NAS 不只是「黑盒子」，它可以有美学、可以有个性
• 让更多人因为它而对 NAS 产生兴趣，愿意亲手去尝试

只有当使用它的人多了，对 NAS 感兴趣的人多了，整个 NAS 领域的门槛也会再次降低，生态就会更繁荣，真正优秀的品牌/厂商/平台才会愿意进来 带来更多选择、更好的品质、更便宜的价格 我只是用我的方式多了走一步
